行业新闻【操作方法】Paco-SAP弹塑性分析—预处理之振型
预处理用于计算结构的初始模态、最高阶周期以及进行竖向加载分析。本文介绍初始模态的分析及输出的相关结果。 参数设置

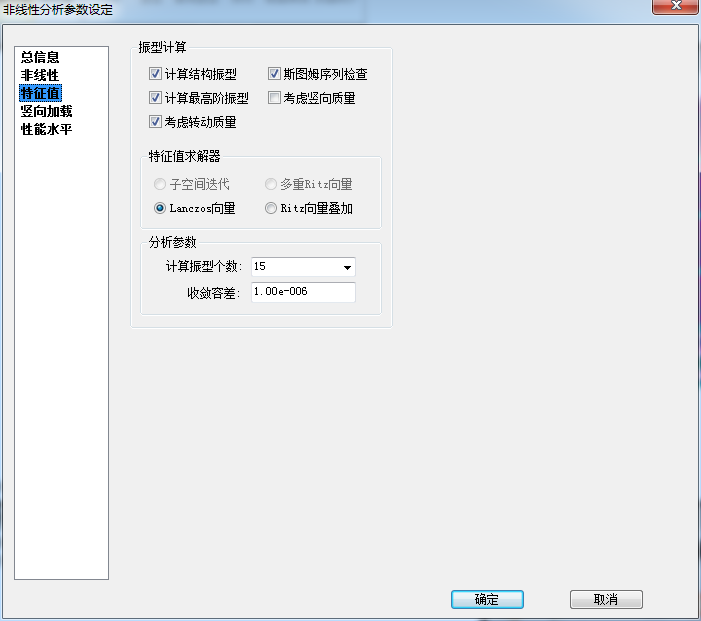

特征值计算的相关参数如下图，可通过预处理参数--非线性参数--特征值进行设置。
特征值分析类型目前开放Lanczos向量法和Ritz向量叠加法。设置计算振型个数，可给出结果前n阶的振型与周期。
结果查看

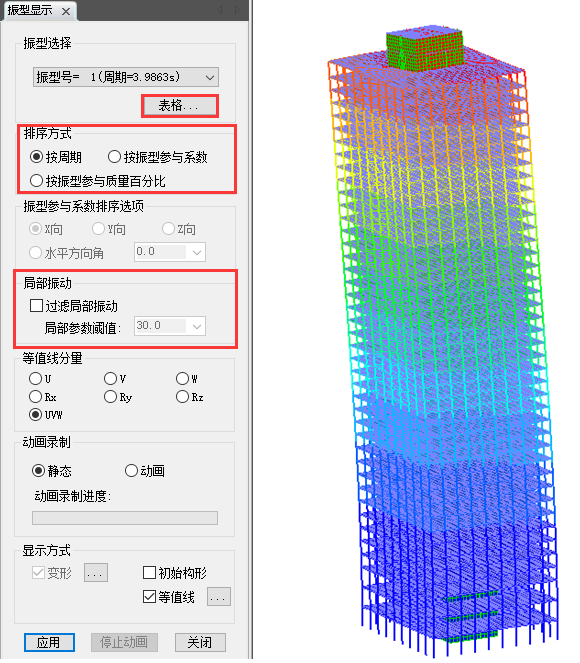

预处理结果中输出结构的周期以及振动动画等。

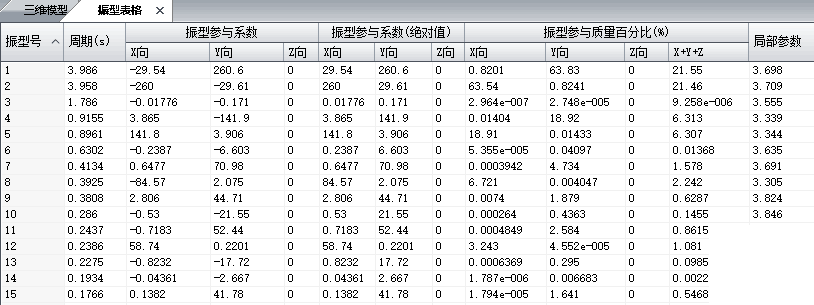

程序可输出振型表格，包括周期、振型参与系数、振型参与质量百分比，方便用户整理数据。

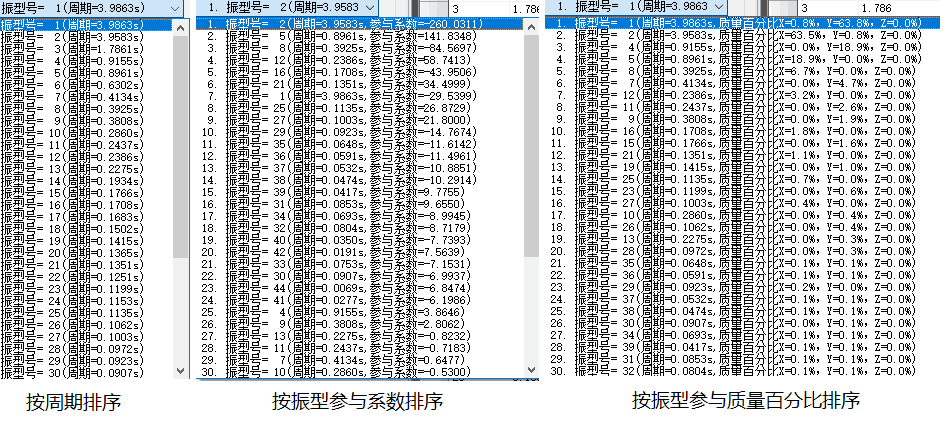

同时程序给出了按这几种形式对振型进行排序，方便用户对结构的合理性做出判断。

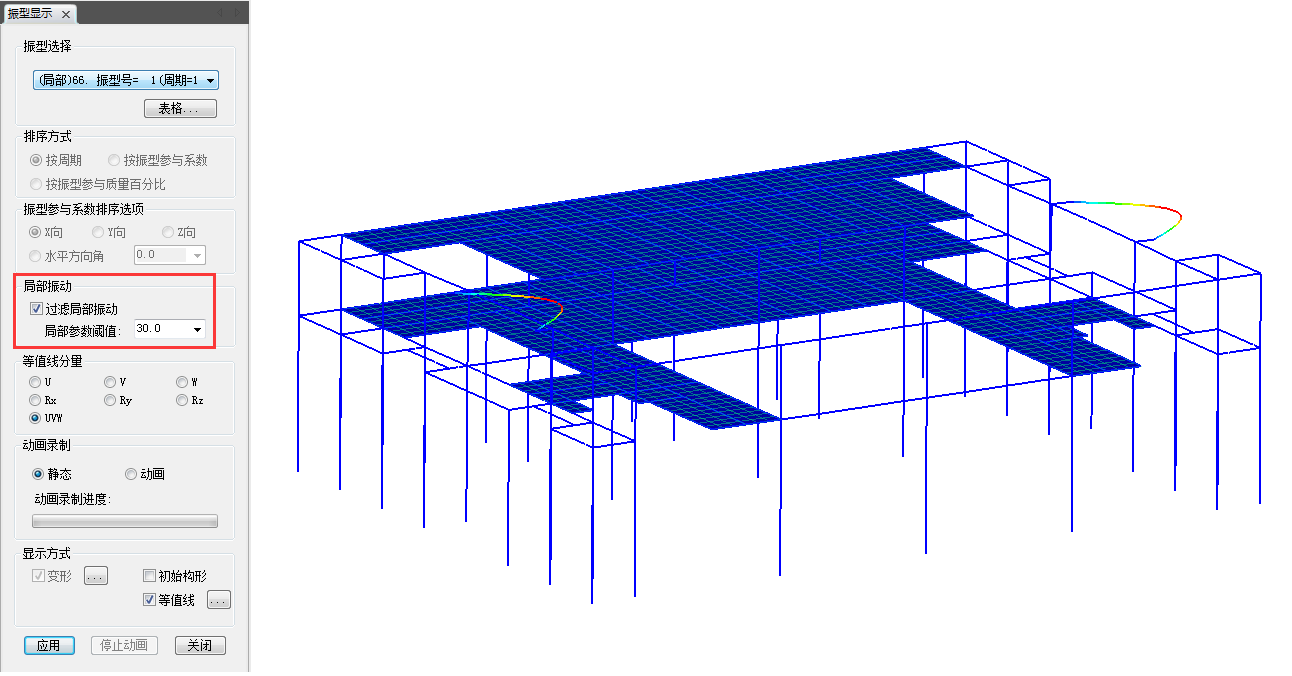

局部振型过滤，可以方便用户查看主要振型。
