行业新闻【操作方法】Paco-SAP弹塑性分析—预处理之结果查看
预处理用于计算结构的初始模态、最高阶周期以及进行竖向加载分析。本文介绍最高阶周期、竖向加载及质量统计结等结果的查看。

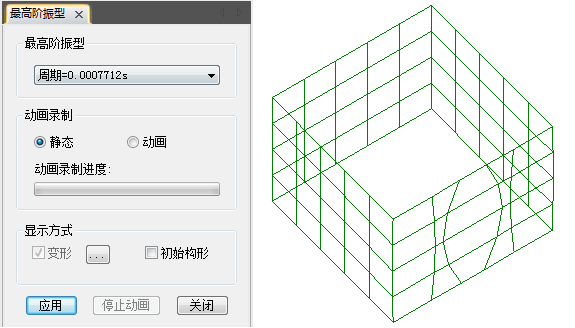

最高阶振型Paco-SAP会根据最高阶周期自动计算显示时程分析的积分步长，进而直接影响弹塑性分析的耗时。最高阶周期一般控制在1.5e-4秒以上，积分步长会比较合理。如出现最高阶周期过小，可通过动画或静态模式查看振动形态，并依次调整结构模型。
竖向加载位移及损伤

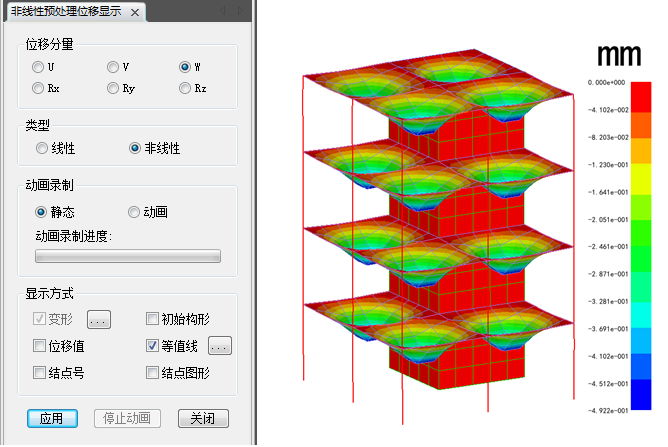

Paco-SAP给出了竖向加载的位移及损伤等结果，位移结果可显示静态模式和动画模式，同时给出了位移等值线云图、各节点的位移值。

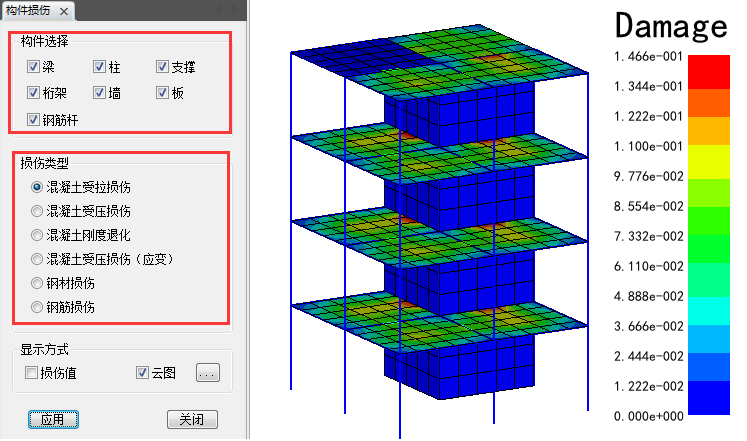

Paco-SAP同时给出了竖向加载下的构件损伤，可按构件类型分别显示其损伤情况。

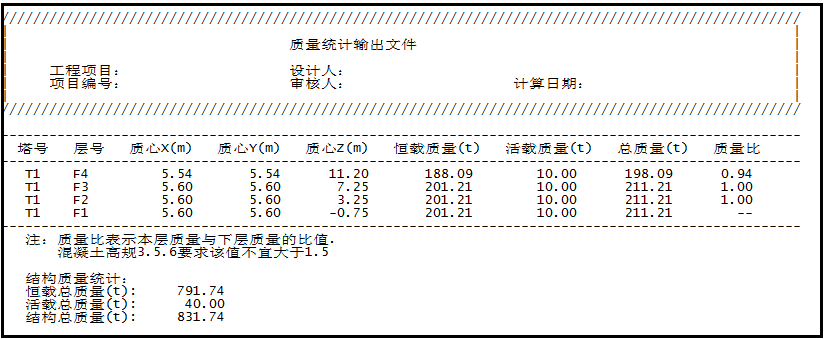

质量统计
Paco-SAP预处理给出了结构的质量统计结果，方便用户校对模型，注意此项结果包含钢筋的质量。
