【操作方法】​Paco-SAP弹塑性分析—自动筛选地震波
       弹塑性时程分析中,地震波的选择是一个非常重要的环节,本文介绍Paco-SAP中自动筛选地震波的操作过程。
       操作步骤:

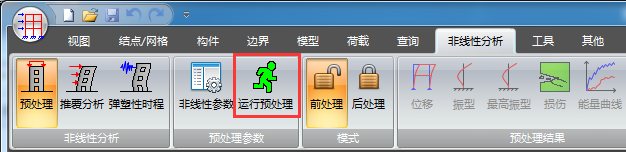

       1、完成非线性预处理
       由于自动筛选地震波需要用到结构周期的参数,因此必须首先进行非线性预处理,才可以进行自动选波。

\

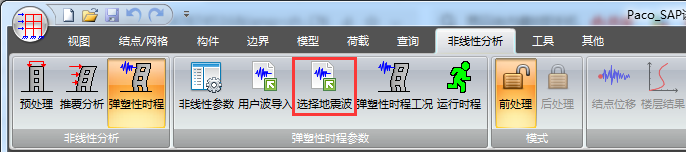

        2、进入弹塑性时程分析面板,点击“选择地震波”

\

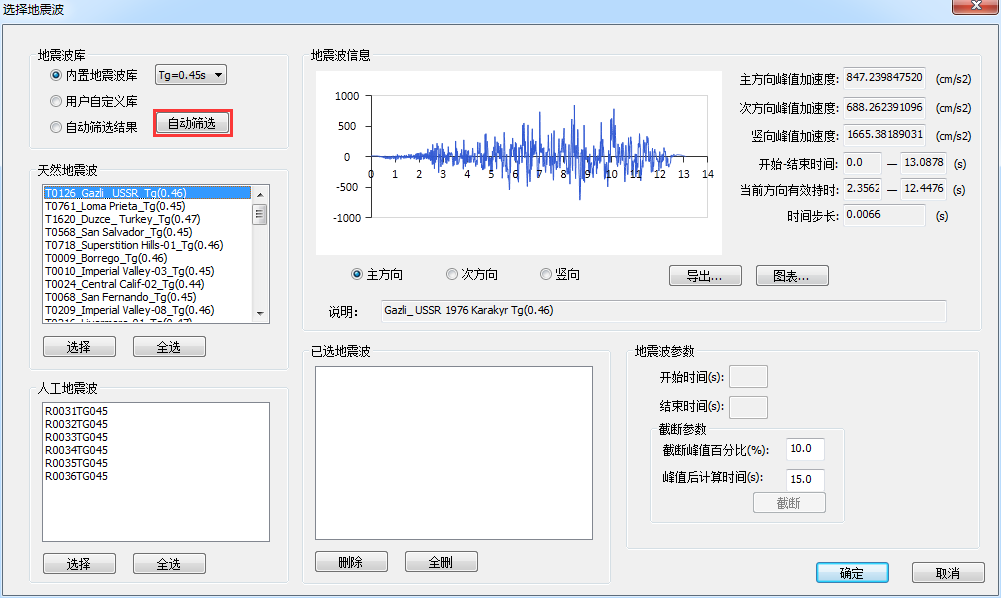

       3、在弹出的选择地震波对话框中,点击“自动筛选”按钮

\

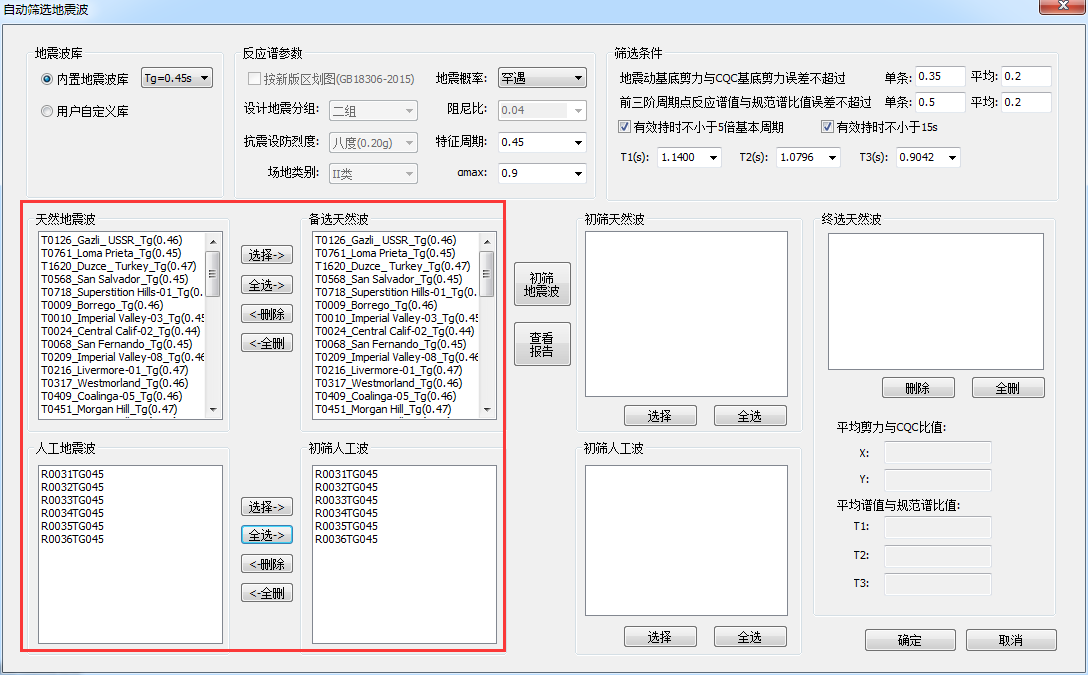

       4、进入自动筛选地震波对话框,首选需选择准备用于自动筛选的备选地震波
       软件支持从以下两个波库中进行选择。
       内置地震波库
       采用程序内置的地震波库。该波库含有地震波1000余条,并已按照特征周期进行分组,方便用户选取。
       用户自定义库
       需要先进行地震波导入的操作。
\

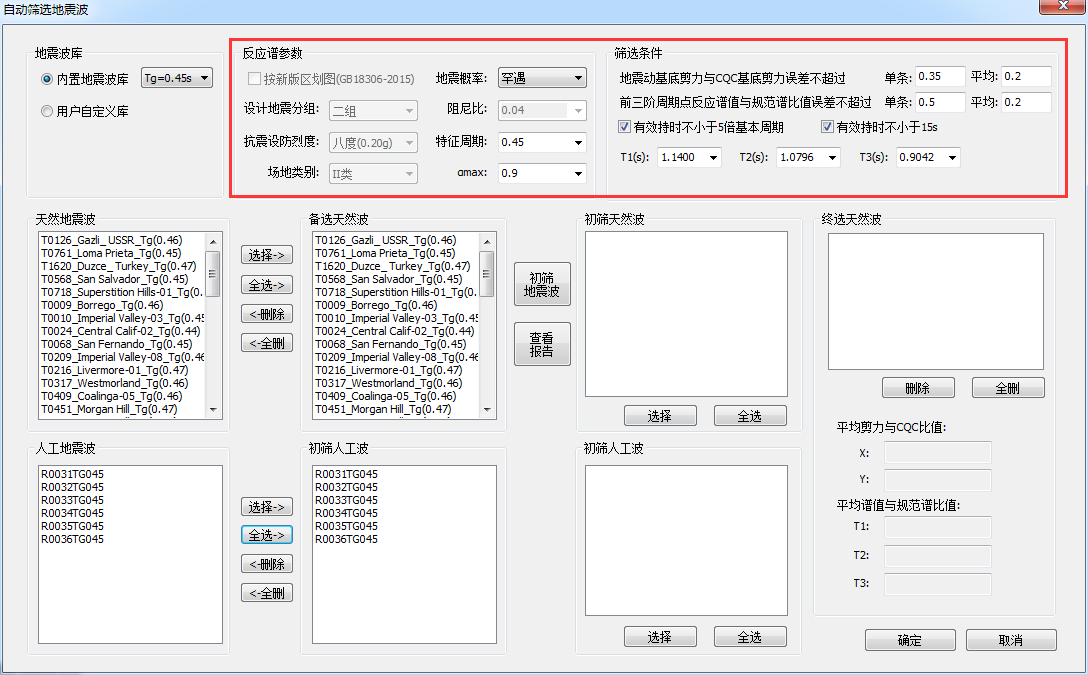

       5、选好备选地震波后,用户可设置用于筛选地震波的条件
       各项筛选条件说明如下:
       反应谱参数
       用于进行基底剪力和谱值对于的反应谱参数,默认根据结构的地震工况参数,按照罕遇地震进行设置,用户可根据需要进行调整。

       地震动基底剪力与CQC基底剪力误差
       误差=地震动基底剪力-CQC基底剪力/CQC基底剪力
       根据《建筑抗震设计规范》GB50011-2010 第5.1.2条要求,每条时程曲线计算多的结构底部剪力不应小于振型分解反应谱法计算结果的65%,多条时程曲线计算所得结构底部剪力的平均值不应小于振型分解反应谱法计算结果的80%。因此,软件初始设置单条误差为0.35,多条平均为0.2。

       前三阶周期点反应谱与规范反应谱比值误差
       误差=周期点地震动反应谱值-周期点规范谱值/周期点规范谱值
       根据《建筑抗震设计规范》GB50011-2010 第5.1.2条要求,每组时程曲线的平均地震影响系数曲线应与振型分解反应谱法所用的地震影响系数曲线在统计意义上相符,即误差不超过20%,但对于单条时程曲线并未做要求。因此,软件初始设置对于单条地震波有所放宽,单条周期点误差为0.5,多条平均为0.2。

       有效持时不小于5倍基本周期、有效持时不小于15s
       根据《高层建筑混凝土结构技术规程》JGJ3-2010 第4.3.5条要求,地震波的持续时间不宜小于建筑结构基本自振周期的5倍和15s。软件默认勾选这两项,用户可根据实际情况予以选择。

       结构周期T1、T2、T3
       用于计算反应谱谱值的周期点。程序默认取前三阶周期,对于结构中前三阶振型出现局部振动的情况,用户可自行调整周期点。
\

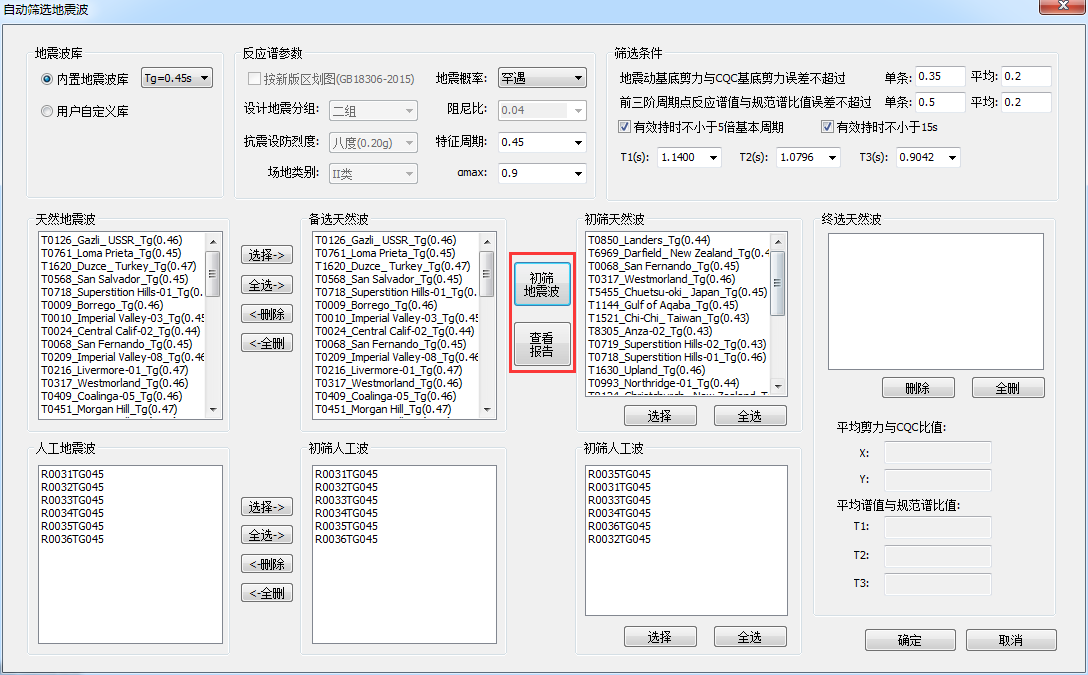

       6、参数设置完成后,点击“初筛地震波”,进行初筛

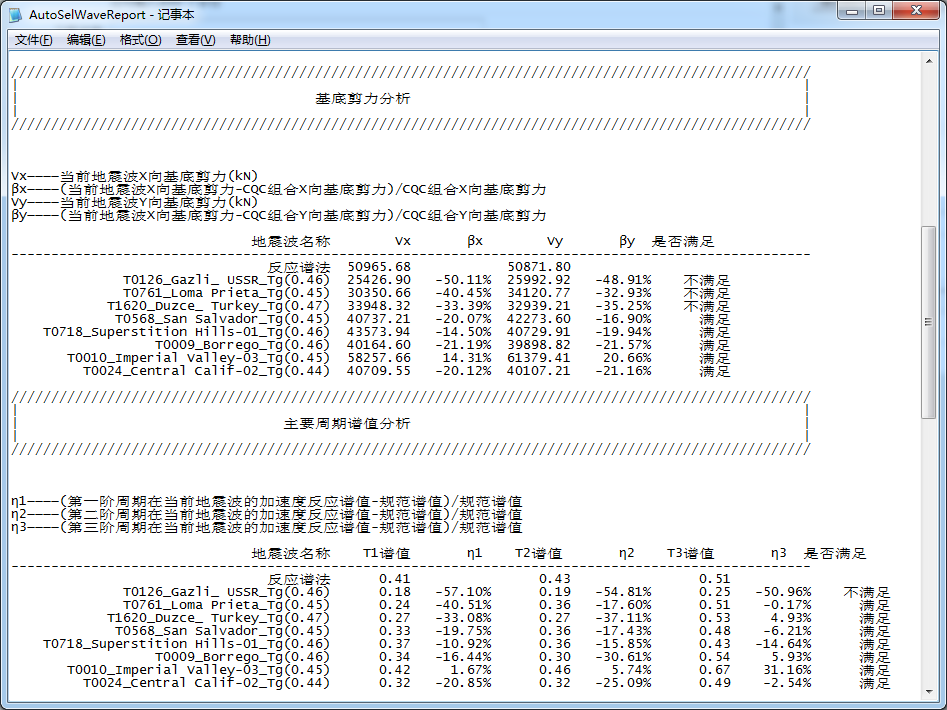

       软件会按照单条地震波的要求对备选地震波进行初步筛选,满足条件的地震波会加入到初筛地震波库中,同时程序给出了地震波筛选的计算报告。
\\

       7、从初筛地震波库中选出终选地震波,作为时程分析的输入地震波

       将地震波加入终选地震波后,在下面会给出所选地震波的平均值情况。如果出现红色字体,表示不满足多条地震波平均值的筛选要求,方便用户进行判断。若确定选择不满足要求的地震波,程序也会再次给出提示,避免所选地震波不合适浪费计算时间。
\

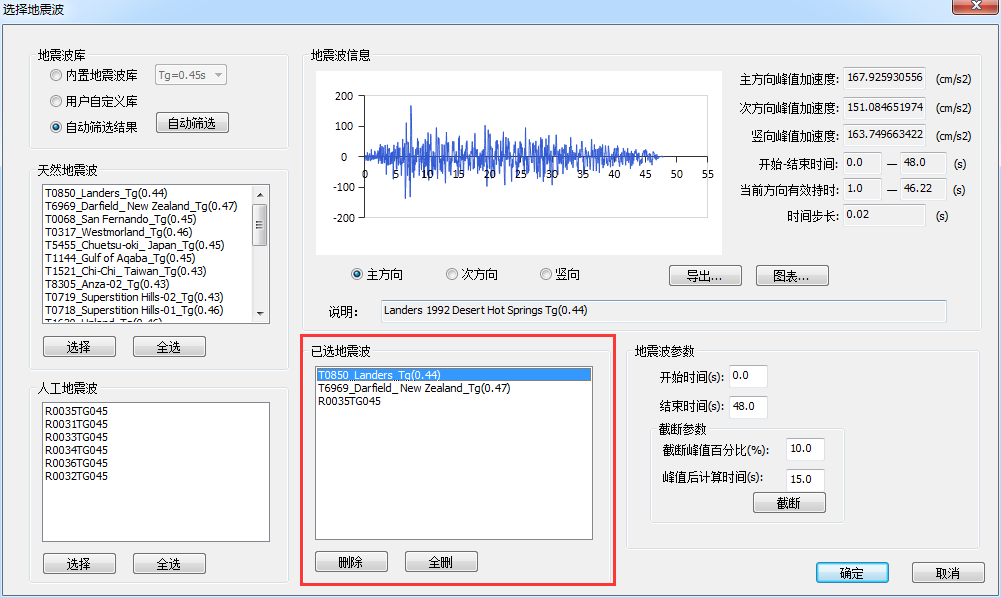

        8、最后点击确定。则已选的地震波会显示在“选择地震波”对话框中


\
       至此,自动筛选地震波完成。
