《高层建筑混凝土结构技术规程》JGJ3-2010第3.11.4第2条明确规定，弹塑性分析时，复杂结构应进行施工模拟分析，并以施工全过程完成后的内力作为初始状态。对于超高层建筑，一次性加载与考虑施工模拟在竖向加载下构件的内力差别较大，而非线性分析的结果对加载路径具有依赖性，因此竖向加载的结果对后续水平加载的全部结果都有显著影响，其重要性不言而喻。本文通过一个小算例，介绍在Paco-SAP中设定施工模拟的操作。算例小模型为多塔连体结构，共5层，按层进行施工，中间连体部分最后单独施工，即共6个施工步骤。
1、施工号的设定方法

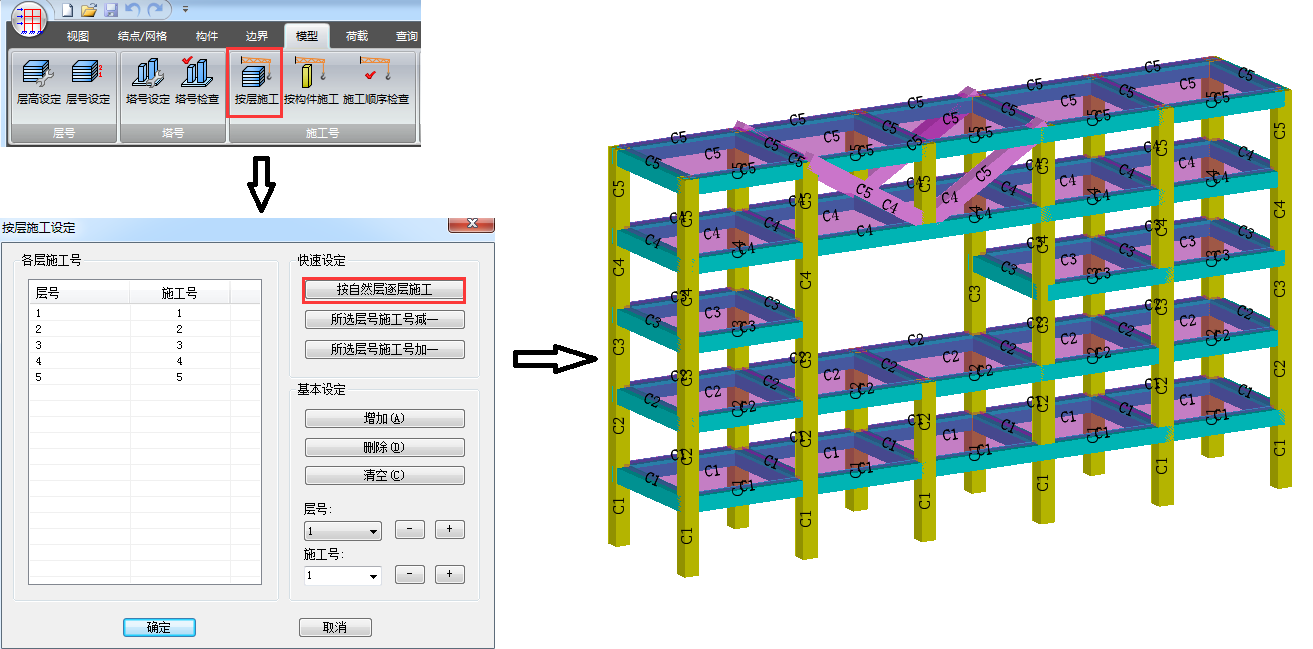

首先，Paco-SAP支持按楼层施工，既可以选择按自然层逐层施工，也可以多个楼层合并施工。操作如下图所示(主菜单->模型->施工号->按层施工)。

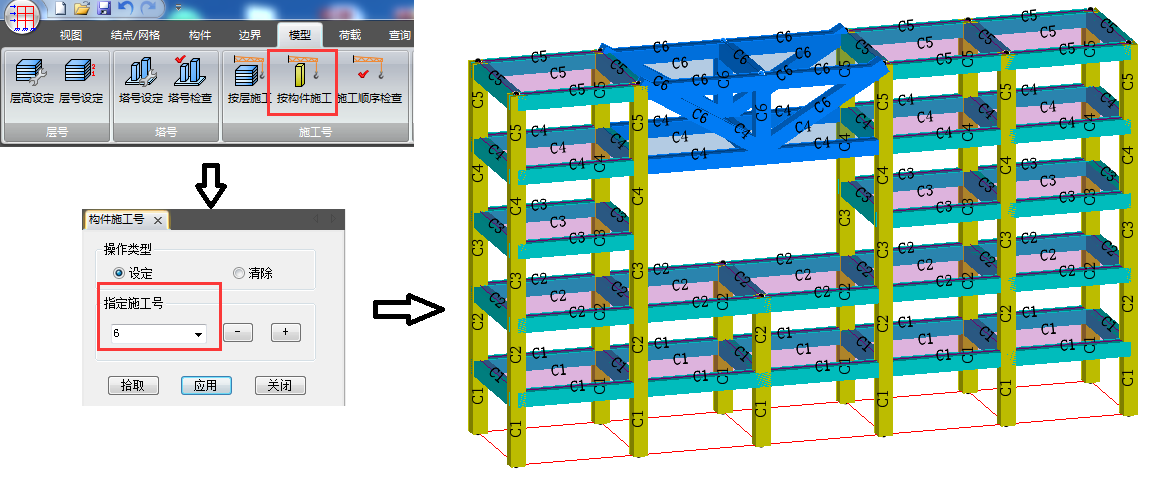

在此基础上，Paco-SAP还可以设定按构件施工，选中构件，输入对应的施工号，本例题将连体部分设为第6个施工顺序。操作如下图所示（主菜单->模型->施工号->按构件施工）。
对于通过接口从其他设计软件导入的模型，Paco-SAP已自动读取设计软件中设定的施工号，无需重复设定，减少工作量。
2、施工顺序的校对

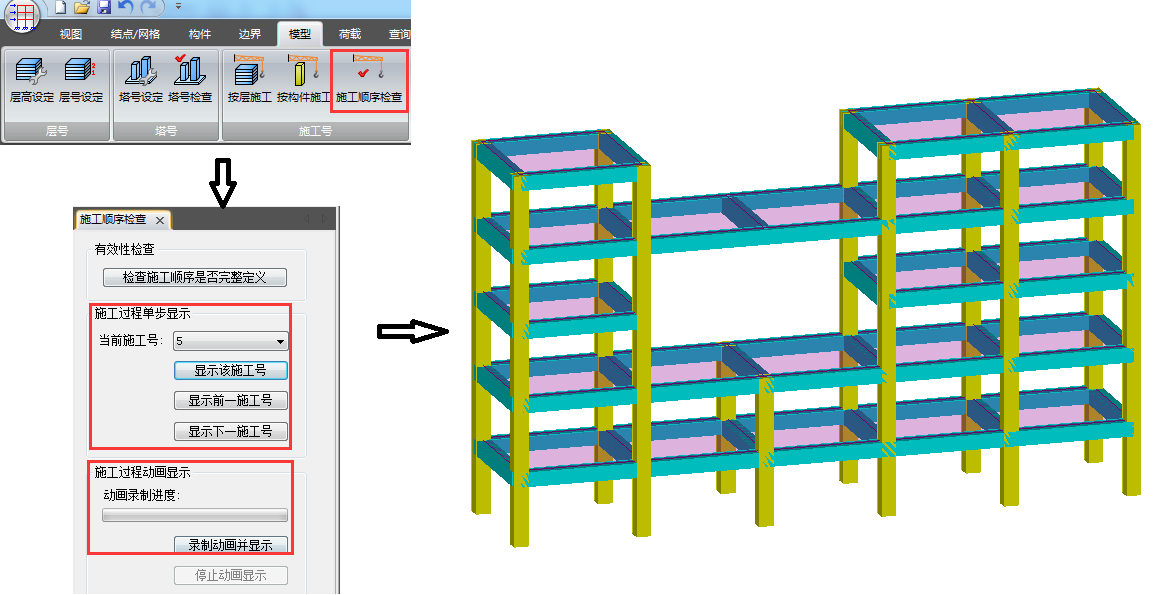

在Paco-SAP中，手工指定或通过接口导入施工顺序之后，可对施工号进行校对，操作如下图所示（主菜单->模型->施工号->施工顺序检查）。Paco-SAP支持静态加载或动画查看施工加载的顺序，可以对模型的加载顺序有全面直观的了解。

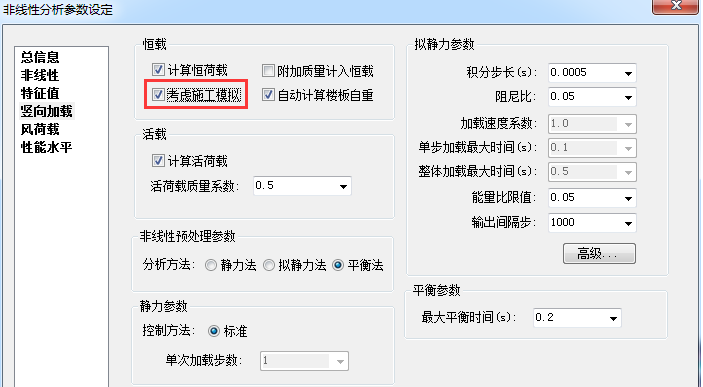

施工顺序设定好之后，即可选择在竖向加载时考虑施工模拟，操作如下图所示（非线性参数->竖向加载）。
关于非线性施工模拟对结构竖向加载的影响，将在以后的文章中进行讨论，敬请关注。下载链接
