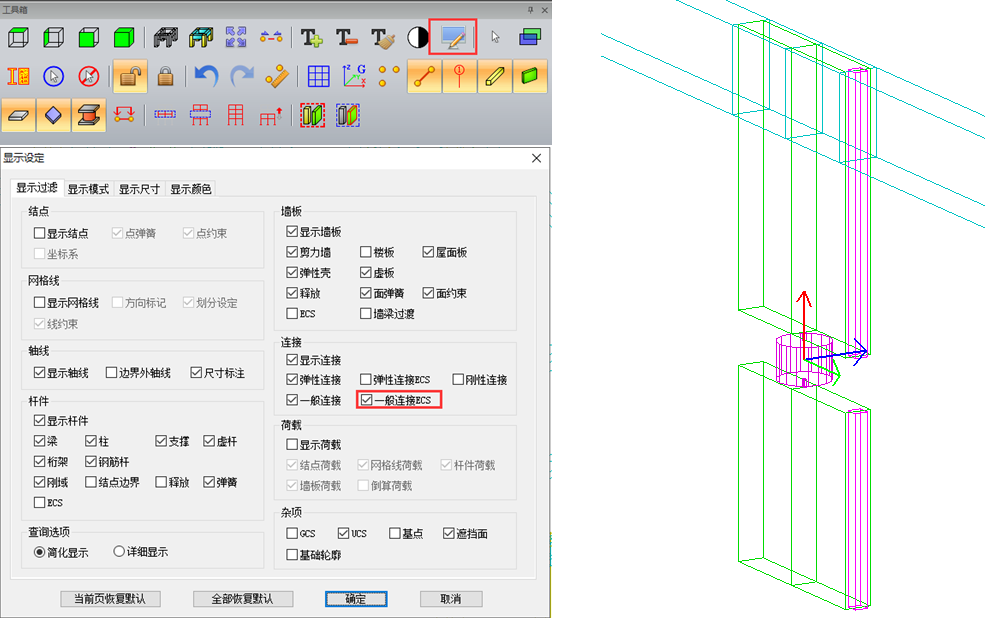

注：连接单元局部坐标系可通过程序界面右下角工具箱-->显示设定进行查看，下图为Y向阻尼器的局部坐标系。

2、非线性反应谱

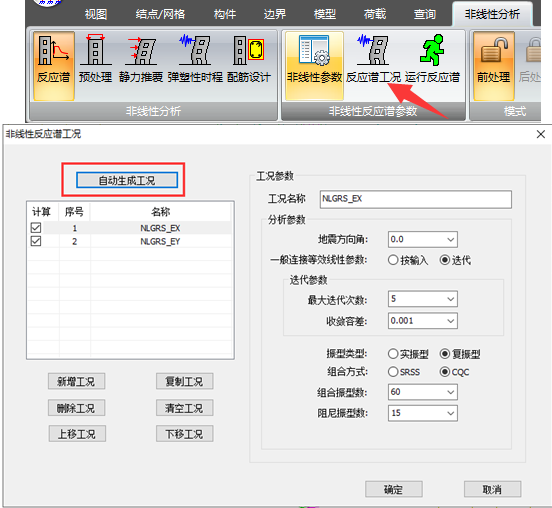

        点击“自动生成工况”，程序可自动生成0度、90度两个非线性反应谱工况。

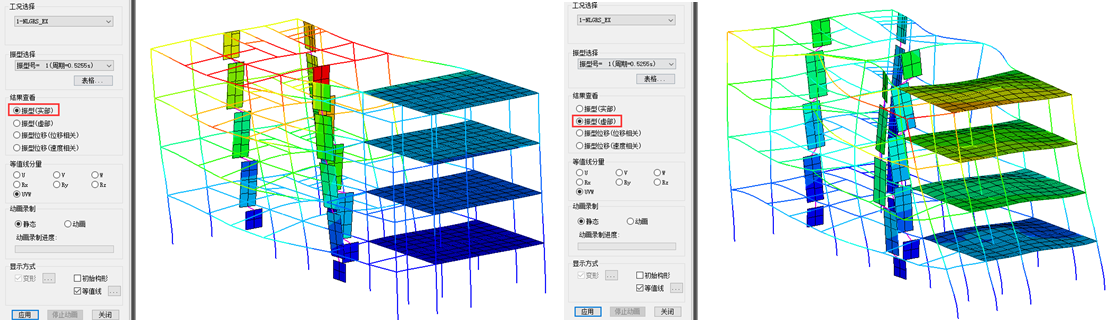

振型结果

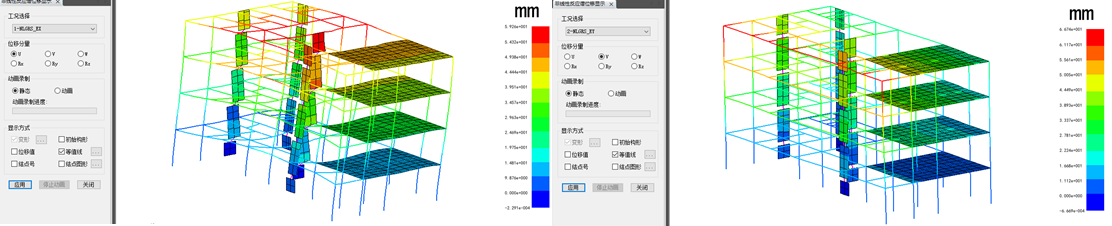

位移结果

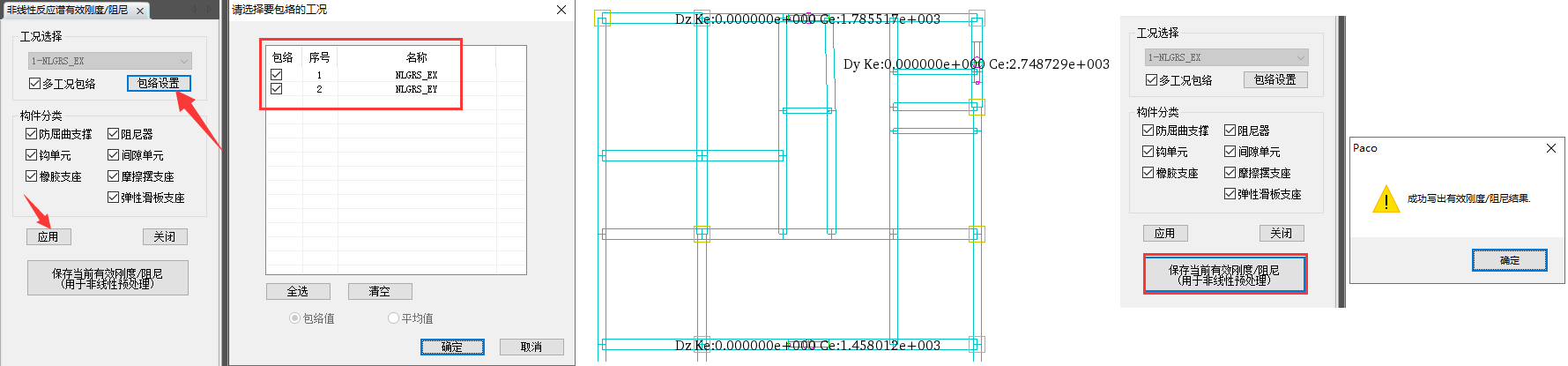

        导出“有效刚度/阻尼”如下图，勾选“工况包络”，点击应用，可显示出连接单元的有效刚度/阻尼的具体数值；

        点击“保存当前有效刚度/阻尼”，会有保存成功的提示。

        如果对模型进行过修改，需要重新进行反应谱分析并保存有效刚度/阻尼。

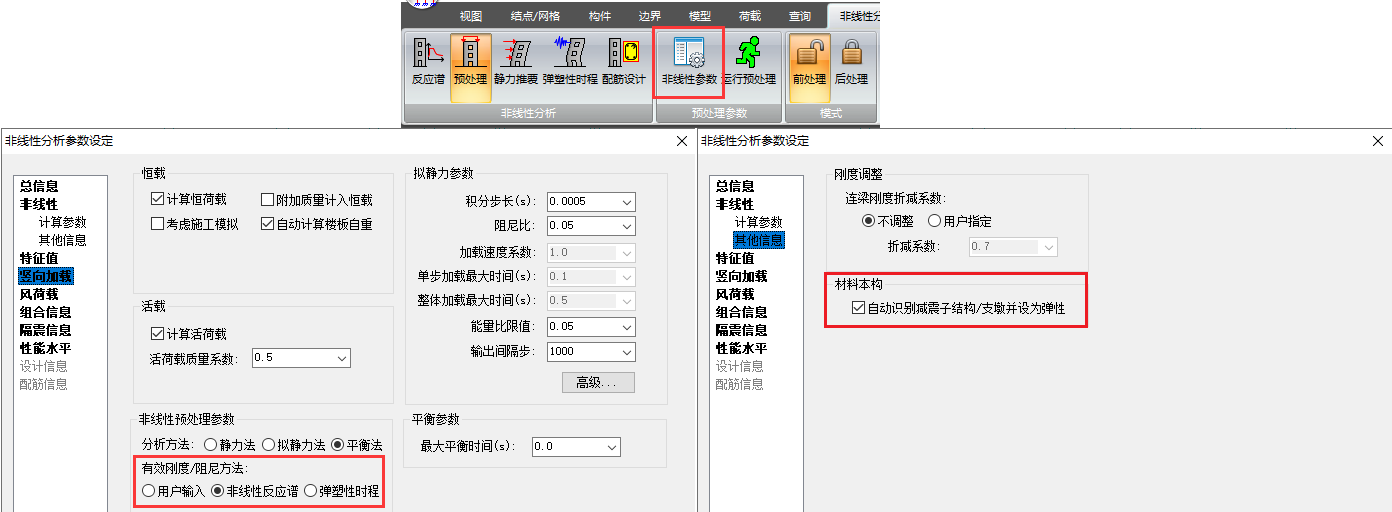

        可在非线性参数中勾选“自动识别减震子结构/支墩并将材料本构设为弹性”；

        预处理完成之后，可查看质量、位移、最高阶周期等，详见http://www.biad-paco.com/index.php?m=content&c=index&a=show&catid=14&id=102

4、动力时程分析

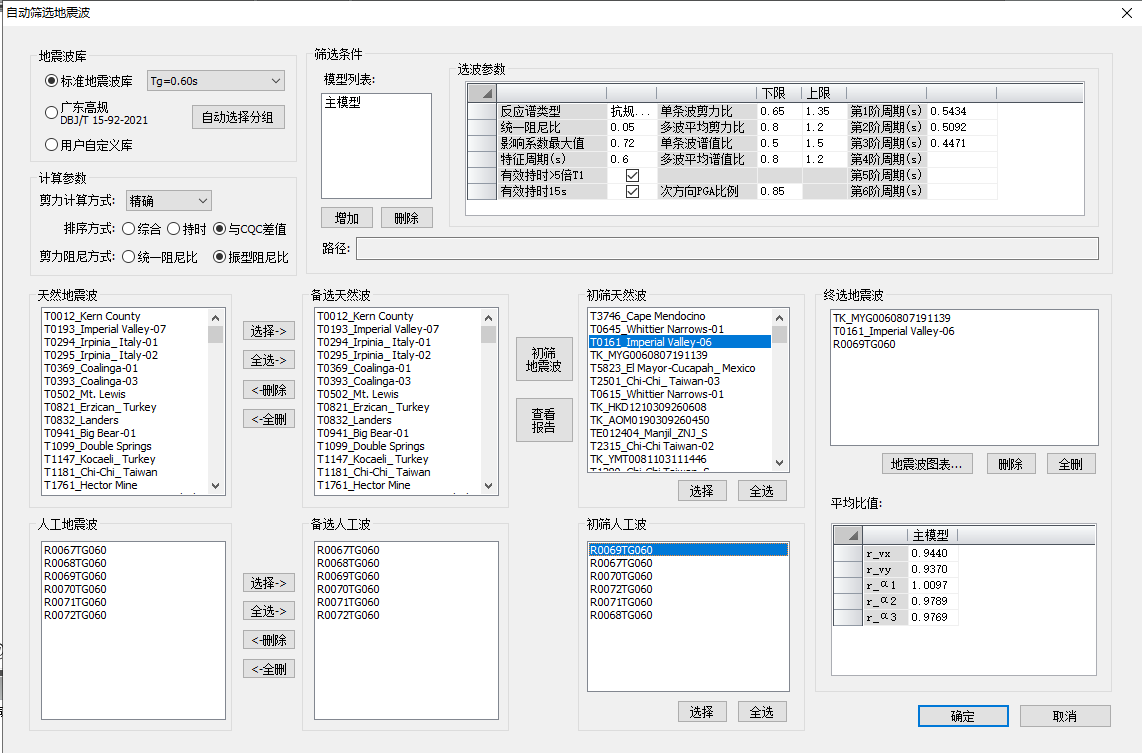

        选择地震波，程序会将自动迭代出的有效刚度/阻尼用于选波，关于选波的具体操作可详见http://www.biad-paco.com/index.php?m=content&c=index&a=show&catid=14&id=105

        确定好用于时程分析的地震波之后，即可进行时程分析及结果的查看，详见http://www.biad-paco.com/index.php?m=content&c=index&a=show&catid=14&id=106

5、配筋设计

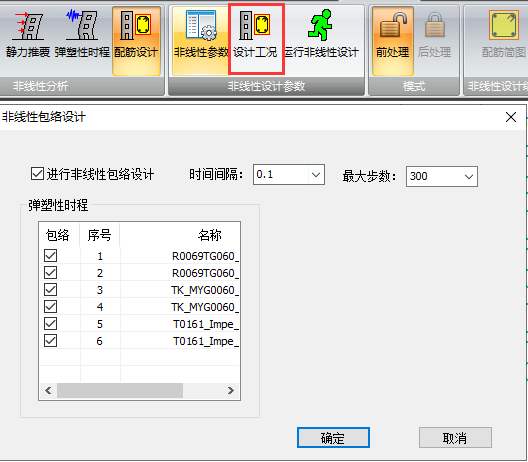

        配筋设计-->设计工况中选择用于非线性包络设计的工况；

        完成配筋设计之后，可进行结果的查看。

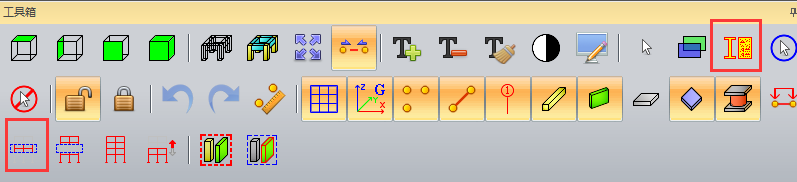

        通常需要重点关注一下“子结构或者支墩”的配筋，可通过右下角工具箱-->按属性激活，选择材料本构为弹性，程序自动识别的子结构/支墩即材料本构为弹性的构件将高亮为蓝色显示，在配合工具箱“仅显示选择集”功能，方便结果的查看，也可以根据需要，选择仅显示部分构件的配筋。

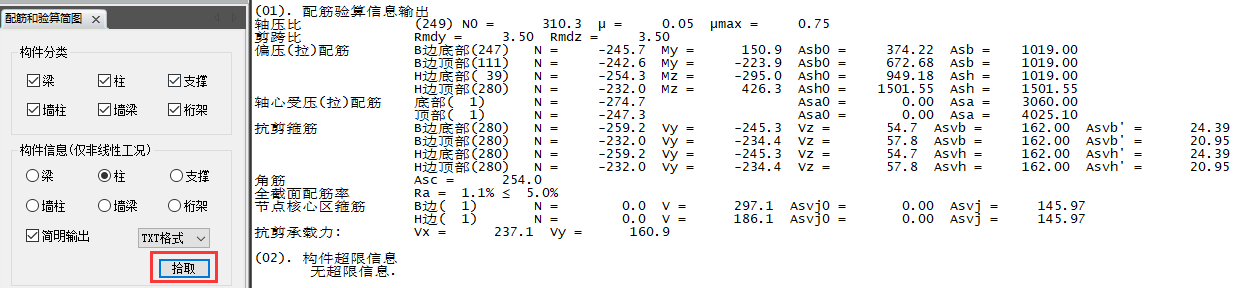

        程序也给出了构件的详细计算书，可通过拾取相应的构件查看详细的结果。
