1.1CSI/SAP2000转Paco

通过读取CSI/SAP2000生成的s2k文件，转换为Paco的数据，所以需事先将CSI/SAP2000工程导出为s2k格式文件，转换的时候选择该s2k文件即可。目前支持的最新CSI/SAP2000版本是15.2.1。


1.1.1使用步骤

在Paco主程序中，单击 按钮弹出图1.1下拉菜单

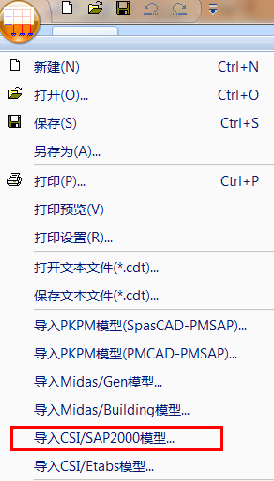

图1.1     转换SAP2000模型菜单

单击“导入CSI/SAP2000”模型，弹出SAP2000转Paco对话框

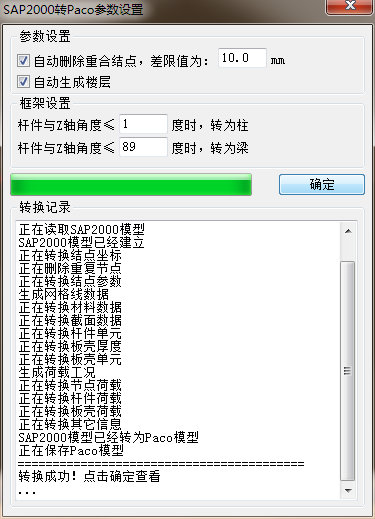

图1.2     转换参数设置对话框

转换SAP2000模型时，为防止重合节点，可以设置节点距离容差。SAP2000的模型不包含楼层信息，可以设置转换成Paco模型自动生成楼层，对于SAP2000中的框架，可以设置柱和梁的角度，在这个角度之外生成支撑，这样方便Paco模型进行设计。
设置好参数之后，点击转换按钮，弹出转换记录，可以方便查看转换进度。


1.1.2数据处理

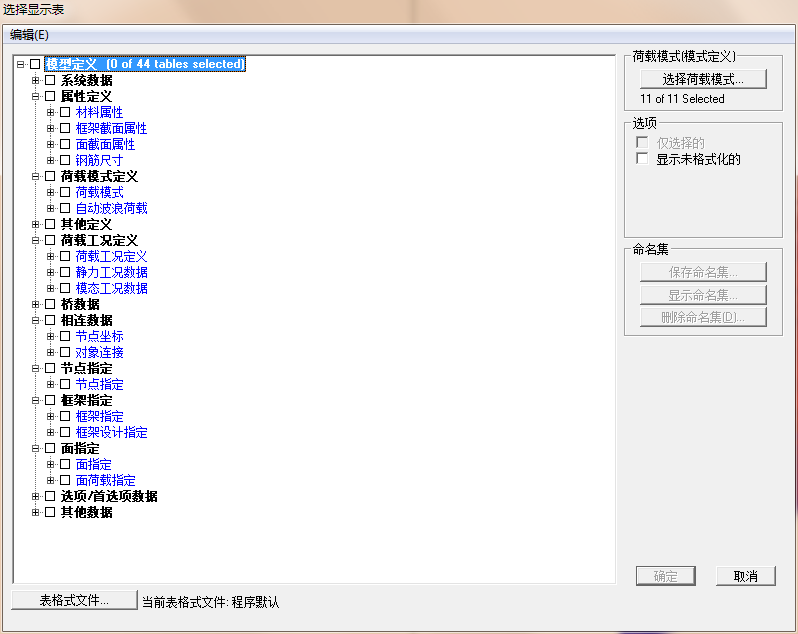

图1.3     SAP2000模型数据

图1.1中可以导出SAP2000的模型数据，生成数据表，对Paco模型需要的信息进行读取和转换。
节点坐标
对于重复节点坐标，按照楼层标高进行清理，提高节点转换速度。
材料
中国规范的混凝土、钢材转为对应的规范混凝土、钢材；
自定义混凝土、钢材转为自定义混凝土、钢材；
自定义材料转为自定义材料；
截面
凡是SAP2000和Paco对应的截面类型，均可以对应的转过去。界面设计器中的截面生成SD截面，对应Paco模型中的组合截面，共有12中组合截面与SAP2000的SD截面相对应，完全满足常规截面的使用。

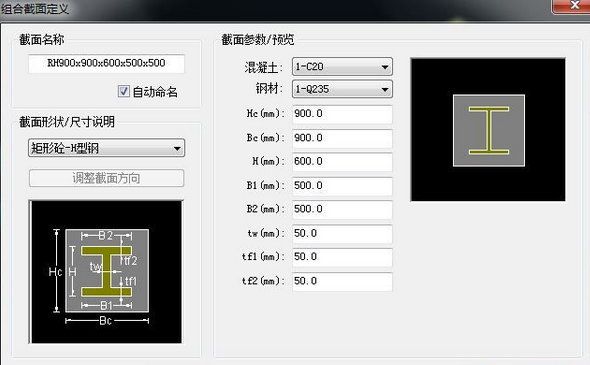

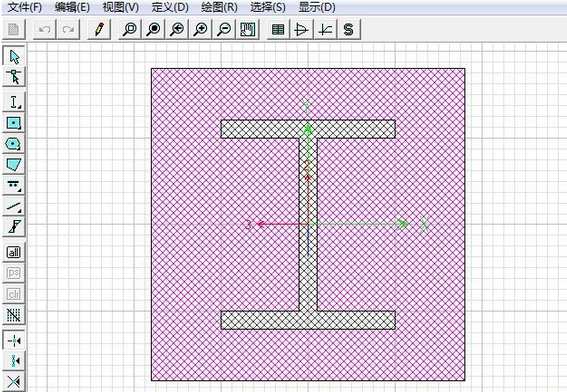

图1.4     组合截面转换

框架
根据参数设置，将不同角度的框架生成梁、柱、支撑
其他模型数据
节点弹簧、节点约束、节点质量、杆端刚域、杆端约束释放、弹性连接、刚性连接，这些均可以对应的转过去。
工况
对于SAP2000中的DEAD和LIVE工况，转成Paco的DL、LL工况，其余的每个荷载模式生成一个自定义工况


1.2Paco转CSI/SAP2000

目前支持的CSI/SAP2000版本是15.2.1，使用接口后，将会生成15.2.1版的s2k格式文件。


1.2.1使用步骤

在Paco主程序中，单击 按钮弹出图1.5下拉菜单

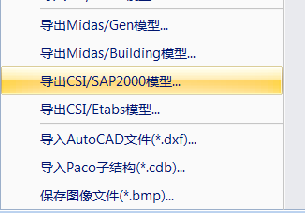

图1.5     SAP2000模型数据

单击“导出CSI/SAP2000”菜单，弹出Paco转SAP2000参数设置

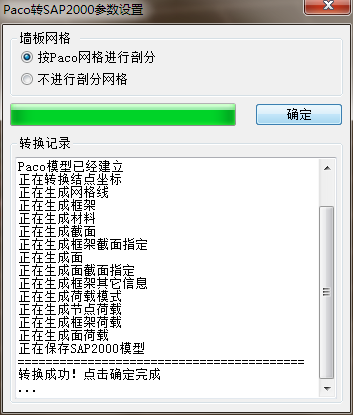

图1.6     Paco转SAP2000参数设置

选择是否剖分墙板，网格的大小可以在Paco主程序中设置。选择完成点击转换按钮，弹出转换记录和转换进度。
完成后点击确定按钮，生成S2K文件，打开SAP2000程序后倒入S2K文件，即可生成SAP2000模型


1.2.2数据处理

Paco模型的节点、框架、材料可以很好的转换成SAP2000模型，对于截面，Paco模型有两种特殊截面：矩形砼-钢管-空心和圆形砼-钢箱-空心，无法通过SD截面进行组合，因此将这两种截面对应到矩形砼-钢管-实心和圆形砼-钢箱-实心。
Paco中的刚性板，在SAP2000中没有对应的墙板类型，转成节点束缚后效果相同。Paco的墙洞在SAP2000中，采取划分网格的方式进行转换，当用户不选择剖分网格，则忽略洞口。


1.3转换实例

1.3.1某体院馆

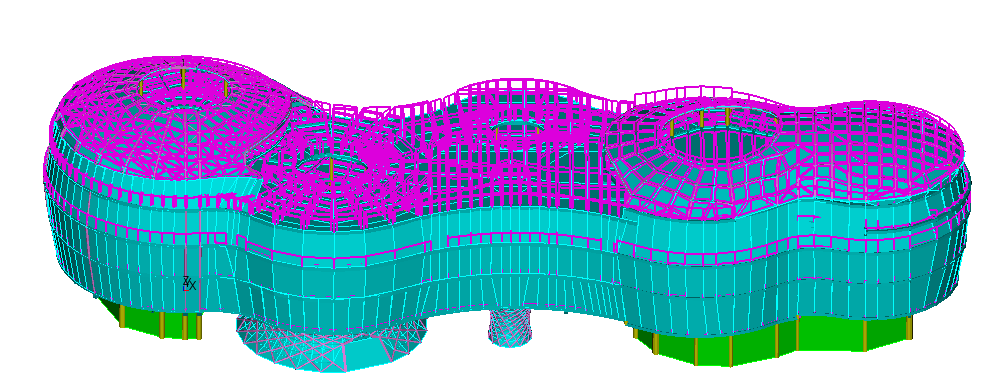

图1.7     某体育馆


1.3.2空间结构

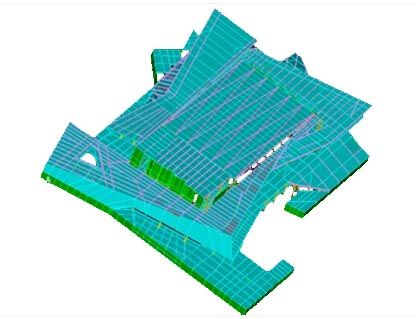

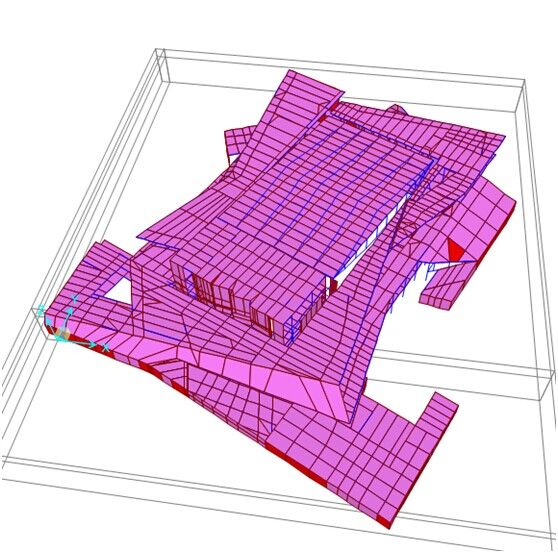

图1.8     空间结构
