ETABS模型和Paco模型转换接口
1.1CSI/ ETABS转Paco
通过读取CSI/ETABS生成的e2k文件,转换为Paco的数据,所以需事先将CSI/ETABS工程导出为e2k格式文件,转换的时候选择该e2k文件即可。目前支持的CSI/ETABS版本是13.1.3。1.1.1 使用步骤

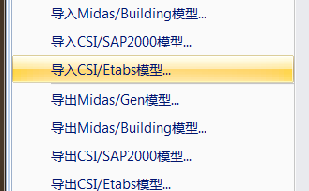

在Paco主程序中,单击按钮弹出图1下拉菜单图1 转换Etabs模型菜单
点击“导入CSI/ETABS模型...”按钮,即可生成Paco模型。1.2Paco转CSI/ETABS
1.2.1 使用步骤
在Paco主程序中,单击按钮弹出图2下拉菜单图2 转换Etabs模型菜单
点击“导出CSI/SAP2000模型…”按钮,弹出Paco转ETABS参数设置对话框

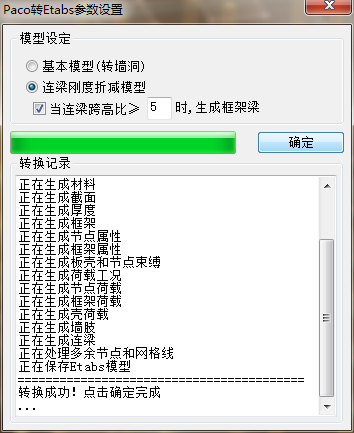

图3 Paco转Etabs参数设置
设置模型类型,基本模型是直接转墙洞,连梁刚度折减模型,是将有洞口的墙转换成墙肢连梁形式,并设置连梁刚度折减系数。对于连梁不同跨高比可以生成墙和梁两种形式,转换形式由用户选择。设置完成后点击转换按钮,完成后即保存成功,即可导出E2K文件。
打开ETABS软件后,导入E2K文件即可建立ETABS模型
1.3 转换实例
1.3.1 组合截面测试

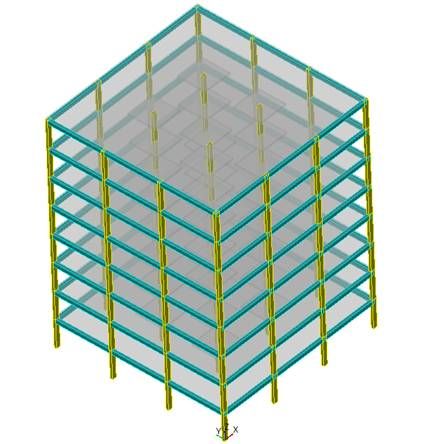

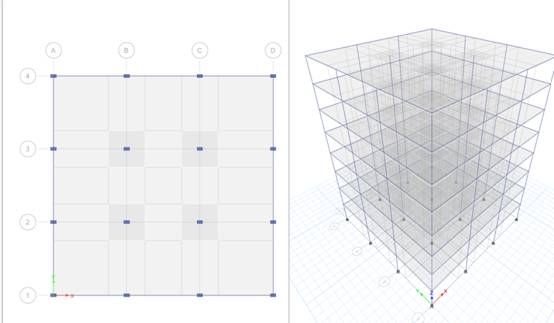

图4 组合截面测试
1.3.2 框筒模型

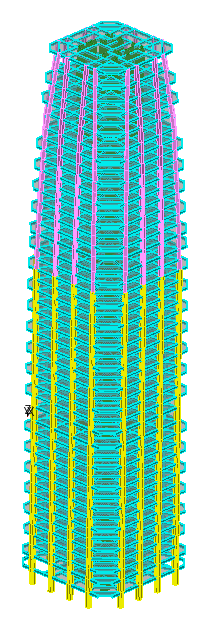

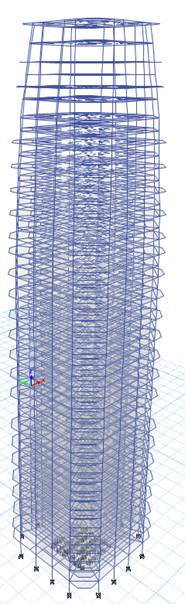

图5 框筒模型
