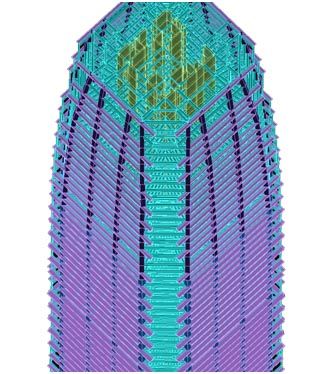

PKPM模型转入Paco软件接口

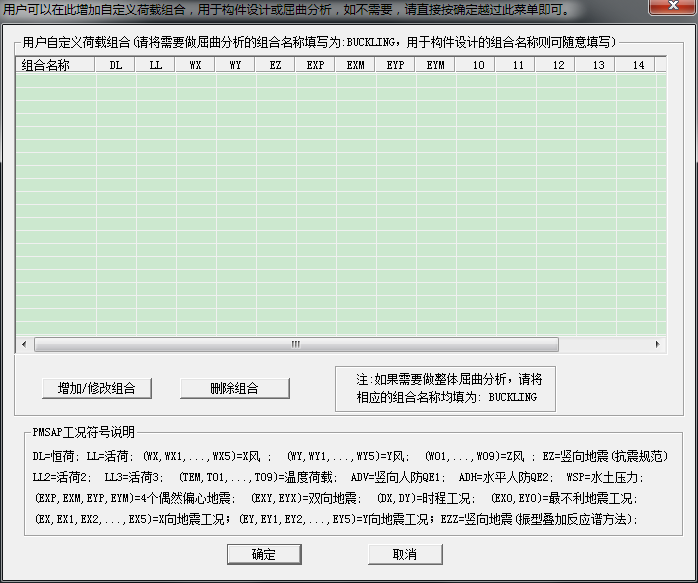

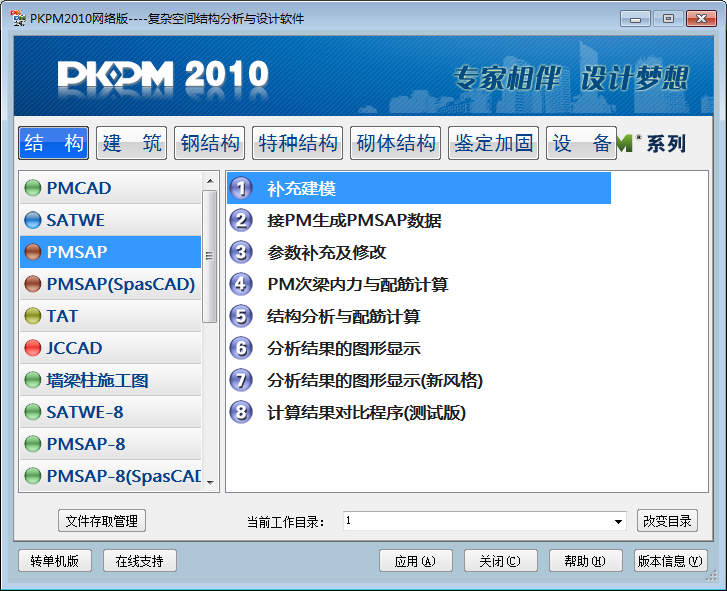

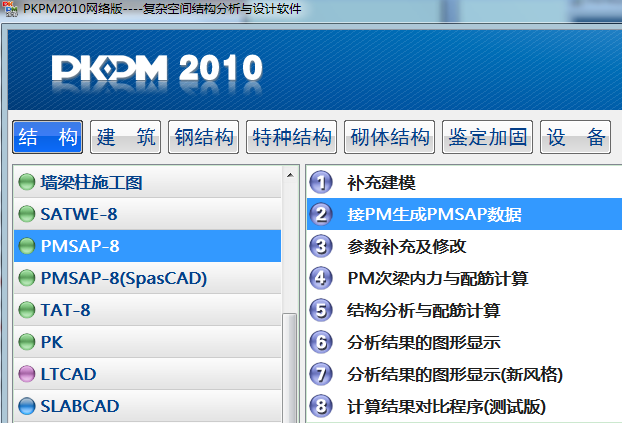

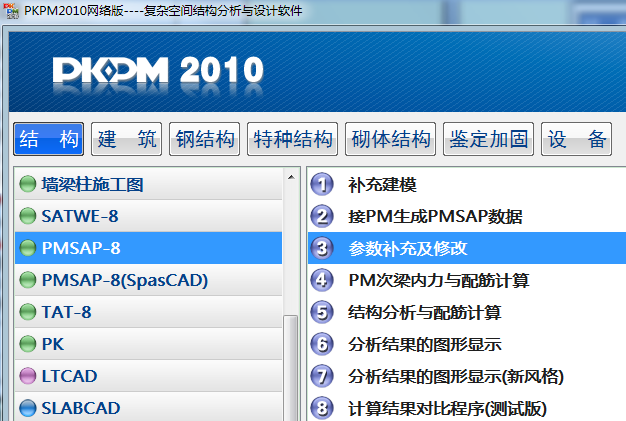

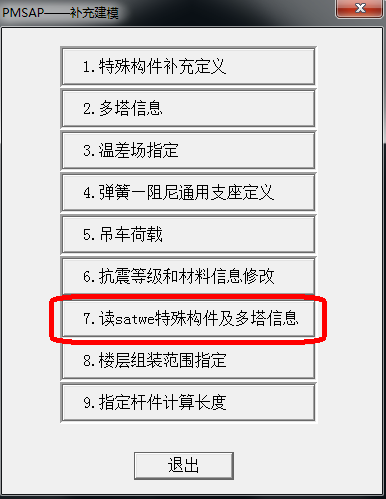

①通过读取PKPM的PMCAD-SpasCAD生成的模型数据，转换为Paco的数据。目前支持PKPM2010版各时期版本。 ②通过读取PKPM的PMCAD-PMSAP生成的模型数据，转换为Paco的数据。目前支持PKPM 2012年6月版本。

PKPM模型转入Paco软件接口

1.1 PMCAD-SpasCAD转Paco

通过读取PKPM的PMCAD-SpasCAD生成的模型数据，转换为Paco的数据。目前支持PKPM2010版各时期版本。

1.1.1使用步骤

点击“PMSAP-8（SpasCAD）”——“空间结构建模及分析（普及版）”或“PMSAP（SpasCAD）”——“空间结构建模及分析”

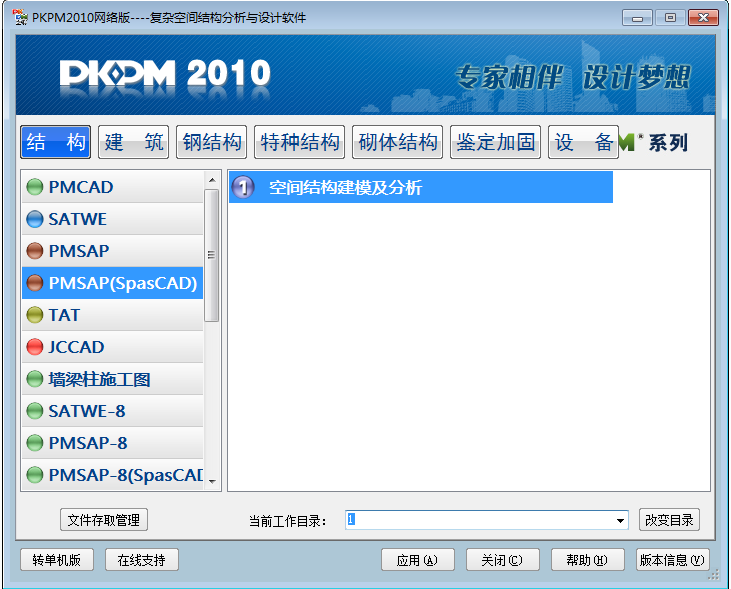

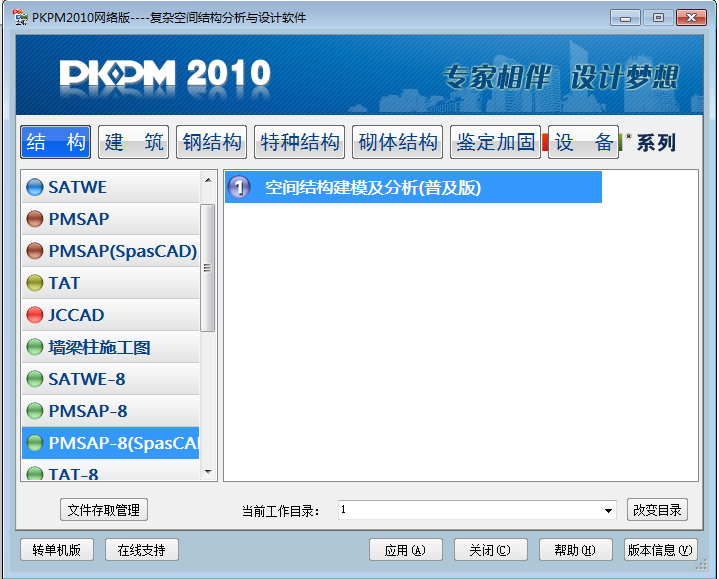

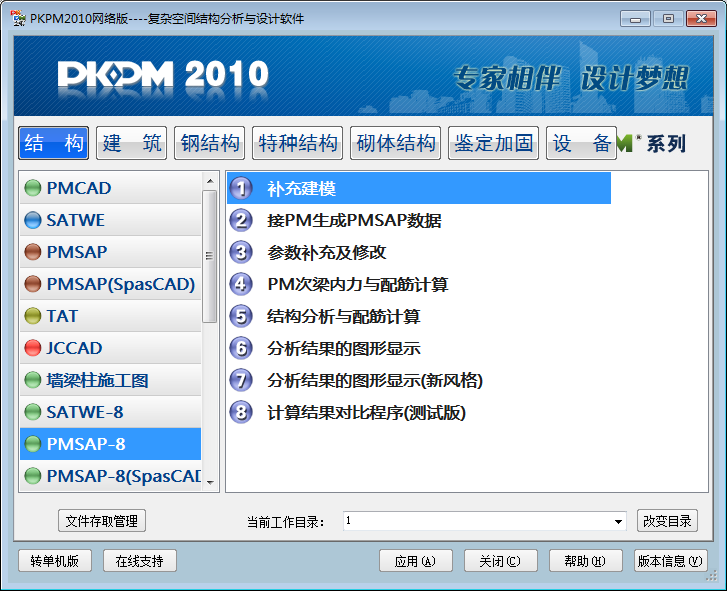

图1.1 点击PMSAP-8（SpasCAD）中的空间结构建模及分析（普及版）

图1.2 点击PMSAP（SpasCAD）中的空间结构建模及分析

进入下图对话框，输入工程名为“test”

图1.3 输入工程名

选择“导入导出”菜单“导入PM平面模型”

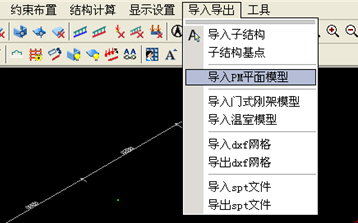

图1.4 选择“导入PM平面模型”

出现如下对话框，第一项建议不勾选；若在SATWE中定义过杆端释放，则第二项建议勾选，否则建议不勾选。

图1.5 荷载转换操作提示

选择“结构计算”菜单“PMSAP数据”。

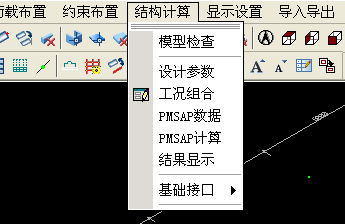

图1.6 选择PMSAP数据

则在PKPM的工程目录下生成名为“testTB”的文件（这里生成的文件名，是根据前面输入的工程名+TB生成的，如输入工程名为“AA”，则这里生成的文件名为“AATB”，所以可以输入任何工程名，只是在后面转换的时候，选择对应生成的TB文件即可）。
从Paco图标选择导入PKPM模型（SpasCAD-PMSAP），弹出如下对话框：

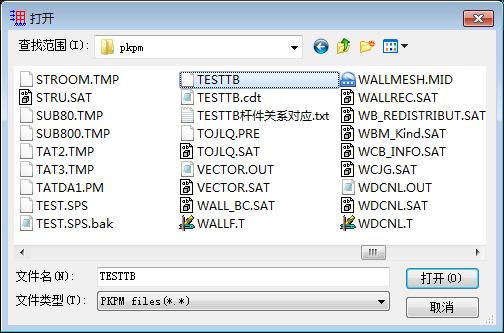

图1.7 Paco导入PKPM模型（SpasCAD-PMSAP）对话框

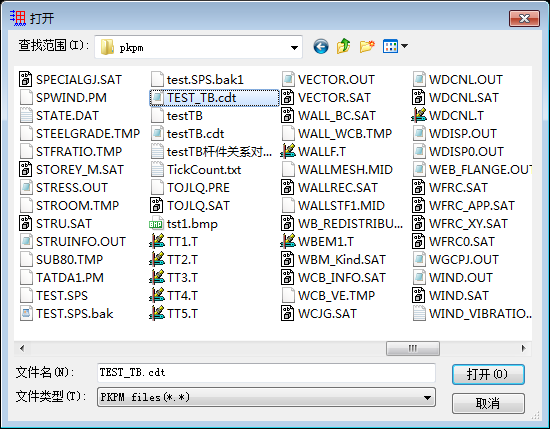

选择前面在PKPM的工程目录下生成的“testTB”文件即可。

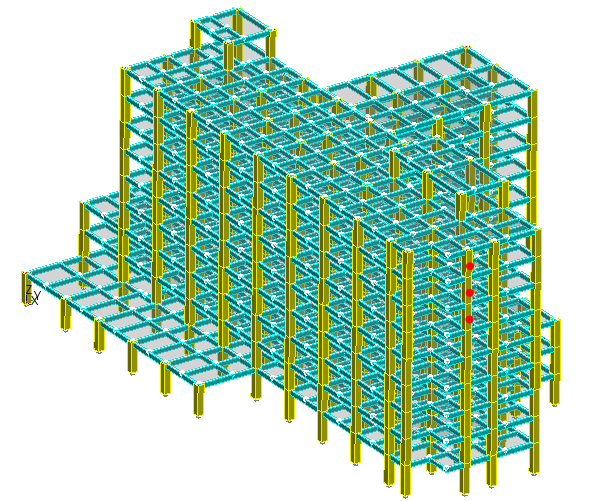

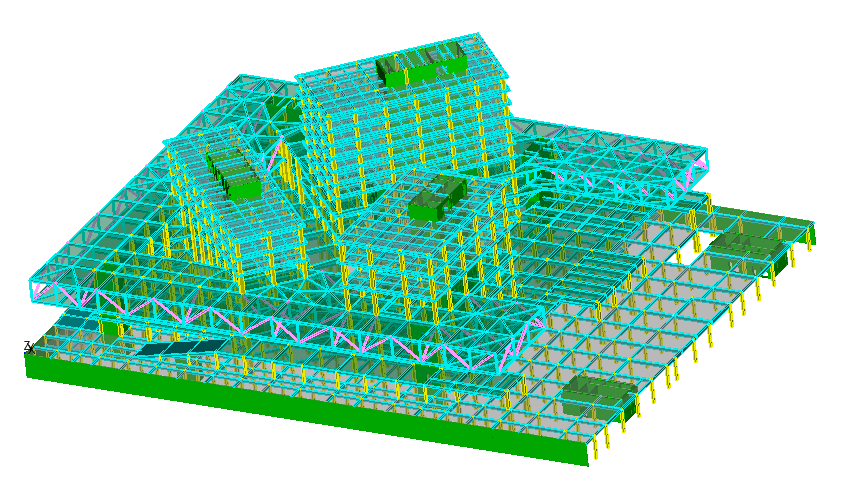

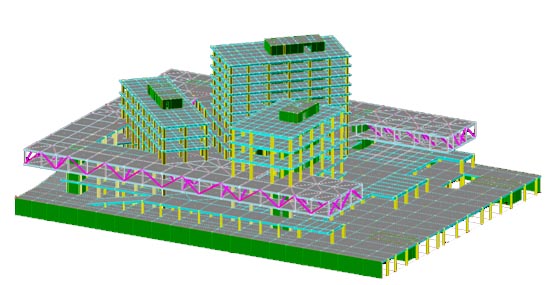

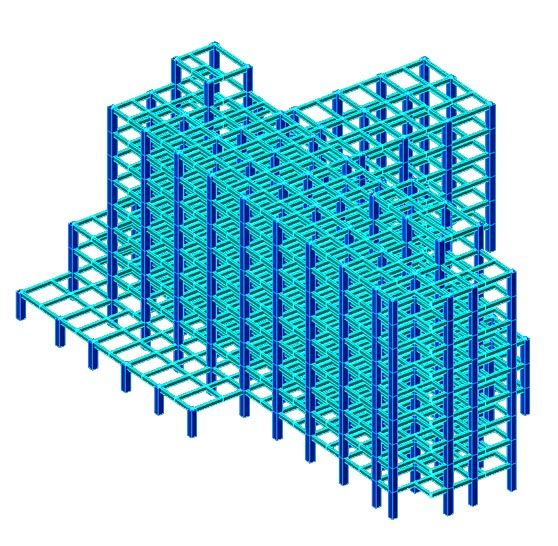

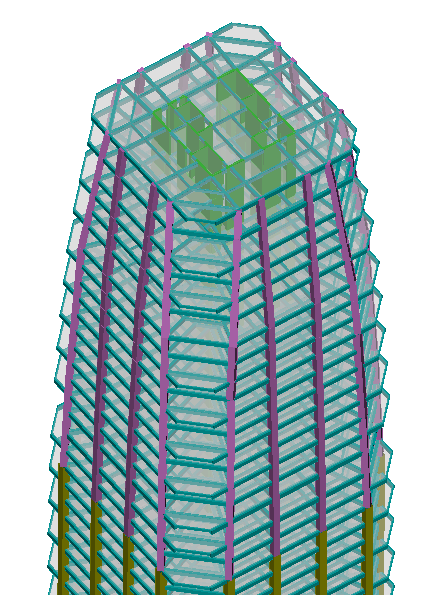

如果转换成功，则模型自动显示在视图窗口中，如果转换失败，则给出转换失败的提示，请联系客服进行技术支持。联系方式详见“主菜单—帮助—关于Paco”菜单。

1.1.2说明

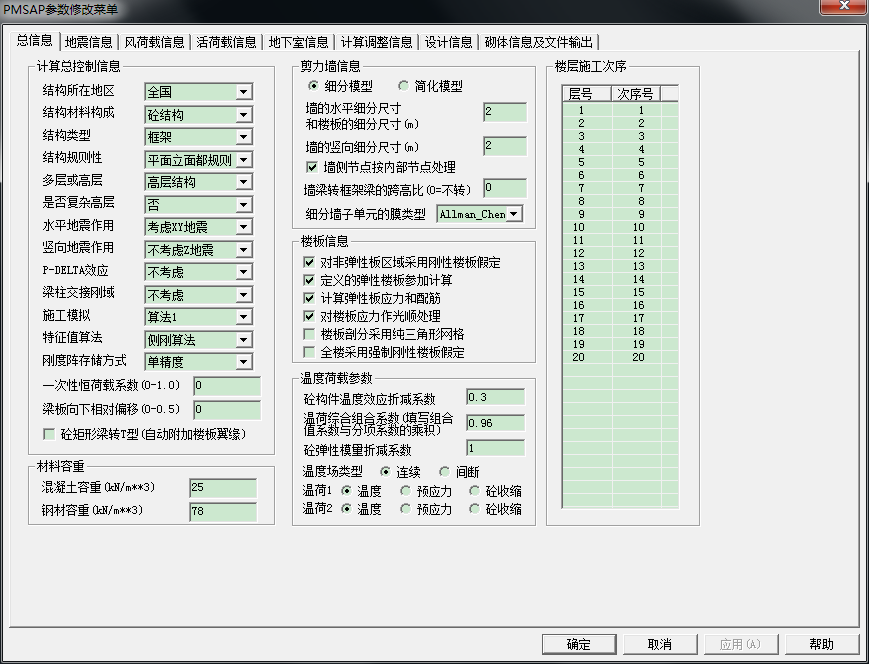

转换程序不转换分析参数，需要在转换后的Paco模型中重新设置风荷载参数、地震荷载参数、周期振型参数等分析参数。
因为是读取PKPM的SpasCAD生成的模型数据，转换程序只能保证转换后的数据与SpasCAD的数据一致，而PKPM内部由PMCAD生成SpasCAD的过程中也有一些数据错误或缺失，所以转换后的Paco数据有可能会与PMCAD或SATWE中的数据有差别，具体方面如下：
1） SATWE的特殊构件定义。铰接通常可以正常转换，但有时会出现转换不全的情况，所以，若定义有铰接，则需在转换后的Paco模型中校核一下铰接是否正确。其余在特殊构件定义中定义的，如弹性板、支座位移、温度荷载均不能转换，需在Paco模型中重新设定。
2）槽形截面，演化为开口向右的，转到Spas中仍为开口向左，其他演化正确。
3）有些洞口一端离墙边太近的话（如100mm），转到Spas中墙边会被洞口吃掉。
