1.1Midas/Building转Paco

通过导入Midas/Building生成的MBT文件，转换为Paco的数据，所以需事先将Midas/Building工程导出为MBT格式文件，转换的时候选择该MBT文件即可。
目前支持Midas/Building文本文件MBT版本为3.1.0以上。


1.1.1数据处理

单位
Midas/Building可选的单位系统很多，转换程序均可处理，转为Paco约定的工程习惯单位。
注意：Midas/Building对温度单位的处理有问题，无论其单位系统定义的是华氏还是摄氏，Midas/Building温度值都不变，所以接口忽略其温度单位，认为是摄氏温度。

材料
中国规范的混凝土、钢材转为对应的规范混凝土、钢材；
自定义混凝土、钢材转为自定义混凝土、钢材；
自定义材料转为自定义材料；
组合材料拆分成混凝土和钢材两个材料。

截面

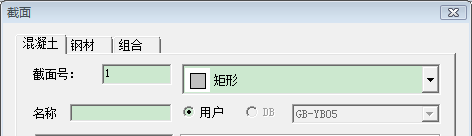

图1     Midas/Building截面定义对话框

凡是Midas/Building和Paco中均有的截面类型，均可对应的转过去。
Midas/Building和Paco的截面布置的局部坐标系有差异，L形、槽形这样的双轴不对称截面转过去之后的形状是镜像的。
Midas/Building和Paco的型钢库有差异，Midas/Building中定义的来自型钢库的型钢截面，若在Paco的型钢库中存在，则会转成Paco的型钢截面，否则按形状尺寸转为相应的用户截面。

轴网
Midas/Building中的轴网点、轴网线、轴网文字等信息，在Paco的文本中不包含，故不做转换。

标准层
Paco中无标准层概念，不做转换。

塔块
Midas/Building中的Base塔转成Paco模型的T0塔，其它塔按编号，分别转为T1、T2…

楼层
Midas/Building中的Base楼层转成Paco模型的F0层，其它塔按编号，分别转为F1、F2…

点
有些构件的结点没有编号，只有全局坐标或相对偏移量，这些点会自动编号，加入到Paco模型中。

构件
Midas/Building中柱、梁、次梁转换成Paco中的杆件。墙、板、楼梯转换成Paco中的墙、板。支撑不考虑弯曲时，转成Paco的桁架。支撑只受拉时，转成Paco的单拉杆。
对于杆件上有点的构件，Midas/Building在计算时候打断，Paco模型中提前打断。

墙洞口类型
Midas/Building中墙洞口类型对于板越界时，会自动处理越界，Paco不允许洞口越界，因此将越界的洞口类型重新定义，使其在Paco中类型合法。

静力荷载工况
荷载工况中的DL、LL、WL_0、WL_90、RS_0、RS_90、RS_V工况转成Paco中的系统工况，对应恒荷载、活荷载、X向风荷载、Y向风荷载、X向地震、Y向地震、竖向地震。

隔墙荷载
转成恒载工况下的梁荷载。

其它
厚度、支承、释放梁端约束、偏心、弹性连接、点荷载、线荷载、柱荷载、强制位移、楼板荷载、遮挡面可直接转换。


1.1.2说明

转换程序不转换分析参数，需要在转换后的Paco模型中重新设置风荷载参数、地震荷载参数、周期振型参数等分析参数。
Midas/Building中规范混凝土、钢材等材料与中国规范的定义并不完全一致，如弹性模量、剪切模量、重度等，转换过后Paco按中国规范取值，这一点可引起些微差别。


1.2Paco转 Midas/Building

通过Paco软件导出Midas/Building模型，生成MBT文件，在Midas/Building中导入。


1.2.1数据处理

单位
Paco默认导成MBT文件的单位为KN和m

材料
中国规范的混凝土、钢材转为对应的规范混凝土、钢材；
自定义混凝土、钢材转为自定义混凝土、钢材；
自定义材料转为自定义材料；
模型中构件使用组合材料，生成成混凝土和钢材组合材料。

截面
凡是Midas/Building和Paco中均有的截面类型，均可对应的转过去。
“用户截面”转为Midas/Building的“数据库\用户”截面；
“型钢截面”转为Midas/Building的“数据库\用户”截面，当Midas/Building中的规范也有该截面时转为“数据库”类型，否则按形状和尺寸转为“用户”类型；
“组合截面” 转为Midas/Building的“组合截面”，且生成相应的“组合材料”；
Midas/Building不支持的Z形、十字形、双槽形[ ]则略掉。
由于Midas/Building和Paco的截面布置的局部坐标系有差异，Midas/Building截面定义中也没有方向的概念，变截面经过转换后可能会调换起始端与终止端截面尺寸，截面方向则通过调换杆件起始结点与终止结点以及Beta角来实现。

塔块
Paco中最底塔，必须转成Base塔，然后依次转成塔1、塔2…

楼层
楼层的F0转换成Base楼层，其它依次转成1F、2F…

标准层
Midas的标准层根据Paco模型自动生成，每一层为一标准层，暂不考虑合并相同的标准层。

点
Midas/Building模型有些构件的结点没有编号，只有全局坐标或相对偏移量，因此需要将Paco模型中的点进行删减。

构件
Paco中的杆件转换成Midas/Building中柱、梁、次梁。Paco中的墙、板转换成墙、板。Paco的支撑转成支撑并考虑弯曲。Paco的单拉杆转成支撑并且设置属性为只受拉。
对于有夹层的墙，合并成一整块墙。

墙洞口类型
对于夹层墙的洞口，只能保留一个洞口。

静力荷载工况
荷载工况只转的DL、LL、WL_0、WL_90、升温、降温工况。

其它
厚度、支承、释放梁端约束、偏心、弹性连接、点荷载、线荷载、柱荷载、强制位移、楼板荷载、遮挡面可直接转换。


1.2.2说明

转换程序不转换分析参数，需要在转换后的Midas/Building模型中重新设置风荷载参数、地震荷载参数、周期振型参数等分析参数。
注意，Paco转Midas/Building必须对模型进行分层，否则无法转换成具有标准层的模型。


1.3转换实例

1.3.1住宅楼

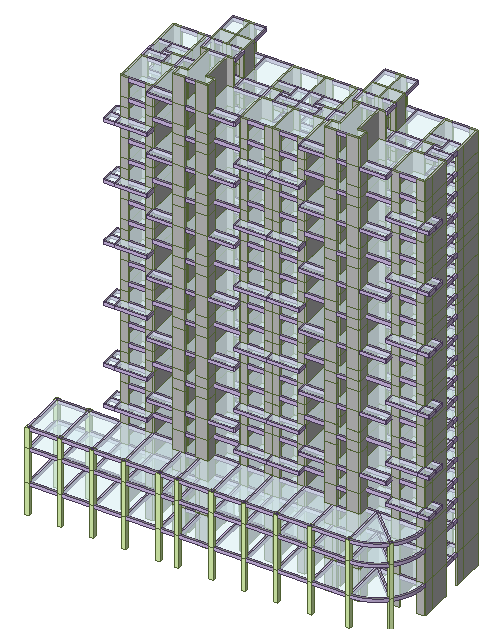

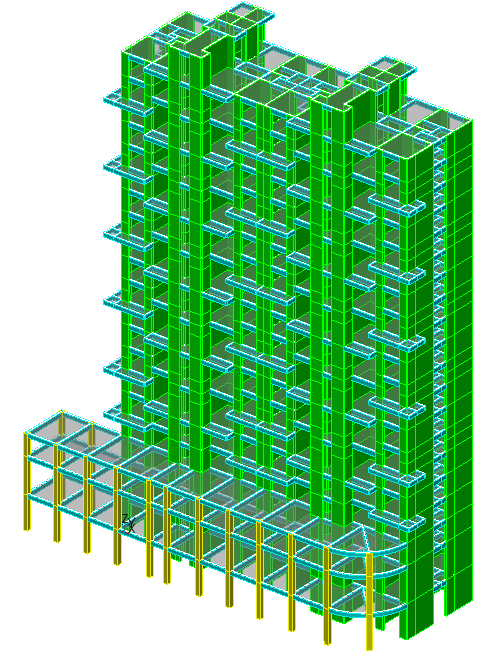

图2     住宅楼模型

住宅楼模型是简单的建筑模型，转入Paco模型后，框架的节点信息，框架截面、偏心、刚域、释放、弹簧、荷载完全转入Paco模型，准确性很好。


1.3.2框筒结构

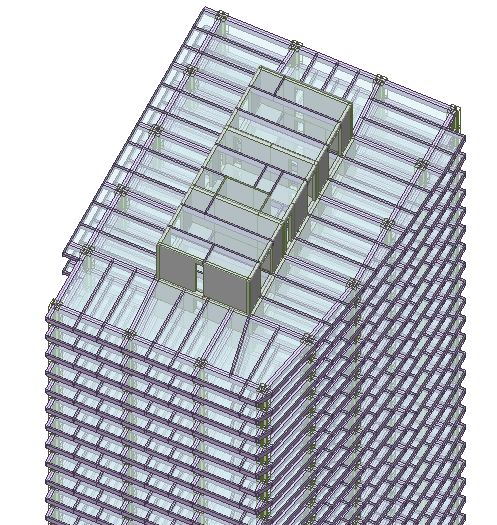

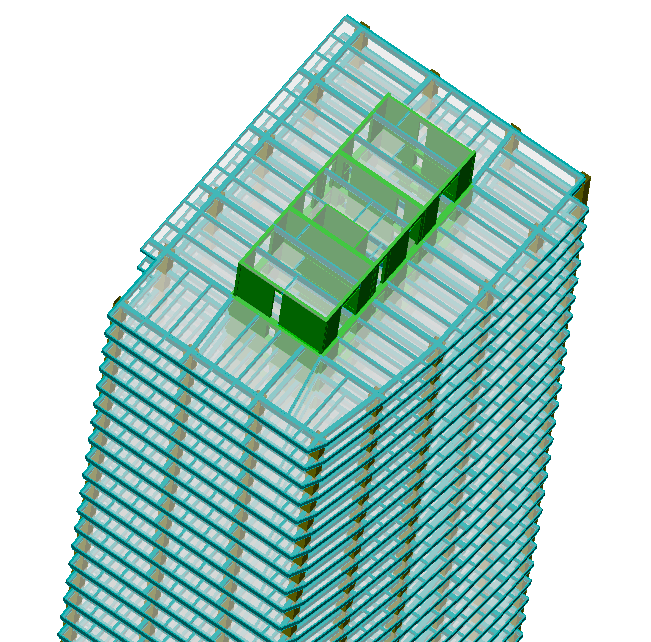

图3     框筒结构

该模型是复杂超高层建筑模型，转入Paco模型后，框架的节点信息，框架截面、偏心、刚域、释放、弹簧、荷载完全转入Paco模型，同时楼层和塔的定义两个模型完全吻合，可以直接用于计算分析。
