3D3S模型模型和Paco模型转换接口
Paco结构模型转换——3D3S转换接口说明
3D3结构设计软件是同济大学开发的钢结构专业软件,是用于钢结构-空间结构设计的综合性软件,在民用建筑分析与设计中得到广泛的应用,软件的最新版本为3D3S V12.1。Paco是北京市建筑设计研究院有限公司(简称BIAD)复杂结构研究院自主研发的结构设计软件,采用先进的全三维图形处理平台和专业的有限元求解内核,内置大量中国规范处理,可直接给出各种设计结果。目前,产品主要分为四个模块:混凝土结构设计、钢结构设计、砌体结构加固设计、结构模型转换。
![](http://www.biad-paco.com/uploadfile/2016/0309/20160309045338767.png)

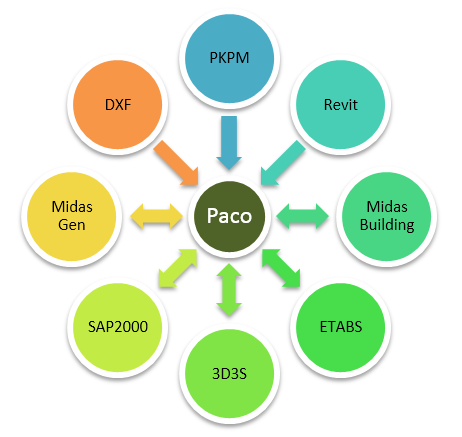

图1 结构模型转换接口
目前结构模型转换提供了如下模型转换功能:1) PKPM接口:JWS转Paco、SpasCAD转Paco、PMSAP转Paco
2) Revit接口:Revit转Paco
3) AutoCAD接口:DXF转Paco
4) Midas Gen接口:Midas Gen和Paco互转
5) Midas Building接口:Midas Building和Paco互转
6) SAP2000接口: SAP2000和Paco互转
7) ETABS接口:ETABS和Paco互转
8) 3D3S接口:3D3S和Paco互转
本文主要介绍3D3S与Paco模型转换的操作流程,以及在模型转换中模型的处理细节。
3D3S转Paco接口
软件可以直接打开.3D3S模型,通过读取3D3S导出的文本格式模型(.3D3S),生成Paco模型,并可以通过Paco软件生成Midas Gen、Midas Building、SAP2000、ETABS模型。3D3S转换为Paco模型,包含下列数据信息:结点表、结点质量表、结点弹簧表、结点约束表、网格线表、材料表、截面表、厚度表、杆件表、杆件偏心表、杆件释放表、杆件附加质量表、杆件弹簧表、墙板表、洞口对象数据表、洞口布置数据表、墙板偏心表、墙板附加质量表、墙板弹簧表、墙板约束表、弹性连接表、刚性连接表、工况数据表、结点荷载数据表、网格线荷载数据表、杆件荷载数据表、墙板荷载数据表、结点荷载布置表、网格线荷载布置表、杆件荷载布置表、墙板荷载布置表。与Paco模型数据对应的模型信息,保存完整的模型信息,进行转换。
1. 使用步骤

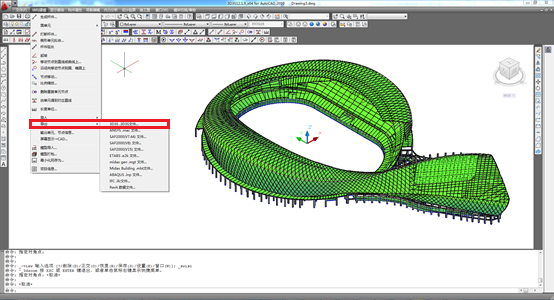

① 在3D3S的界面下,点击结构建模->导出->3D3S .3D3S文件,导出模型的文本格式。![](http://www.biad-paco.com/uploadfile/2016/0309/20160309045456507.png)
图1.1 导出3D3S文件

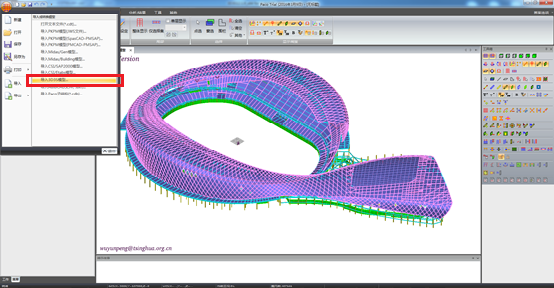

② Paco程序中,点击文件->导入->导入3D3S模型。
![](http://www.biad-paco.com/uploadfile/2016/0309/20160309045514587.png)
图1.2 导入3D3S模型
2. 数据处理
2.1 单位3D3S可选的单位系统很多,转换程序均可处理,转为Paco约定的工程习惯单位。
2.2 节点坐标
三维坐标,直接转。
2.3 截面

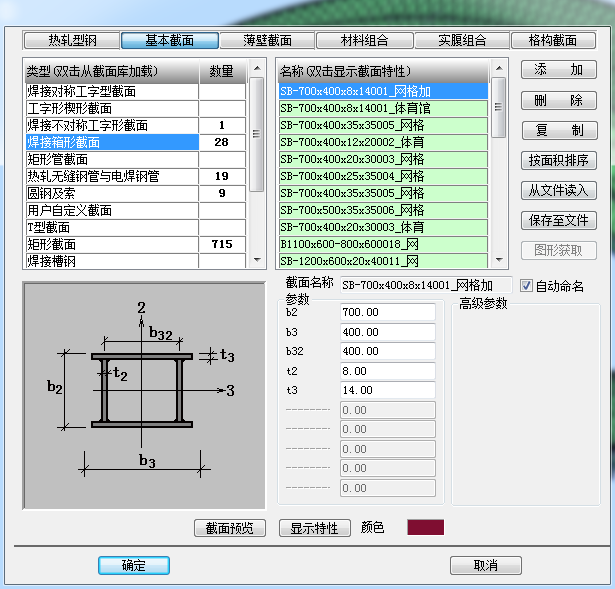

![](http://www.biad-paco.com/uploadfile/2016/0309/20160309045523870.png)
图2.1 3D3S中的截面类型

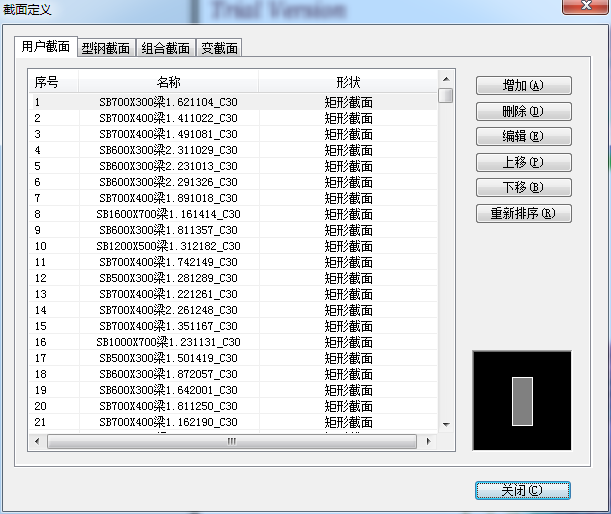

![](http://www.biad-paco.com/uploadfile/2016/0309/20160309045534588.png)
图2.2 Paco中的截面类型
3D3S的截面类型对应的Paco截面类型如下:3D3S截面类型 | 热轧型钢 | 薄壁截面 | 基本截面 | 实腹组合 | 格构截面 | 材料组合 |
Paco截面类型 | 型钢截面 | 型钢截面 | 用户截面 | 用户截面 | 用户截面 | 组合截面 |
3D3S基本截面中的“工字型楔形截面”转为Paco的变截面。
① 3D3S热轧型钢与薄壁截面转Paco型钢截面的对应关系如下表:
类型 | 3D3S截面类型名称 | 类型 | Paco截面类型名称 |
1 | 普通工字钢 | 1300 | 热轧普通工字钢(GB706-88) |
2 | 轻型工字钢 | 1301 | 热轧轻型工字钢(YB163-63) |
3 | 普通槽钢 | 1100 | 热轧普通槽钢(GB707-88) |
4 | 轻型槽钢 | 1101 | 热轧轻型槽钢(YB164-63) |
5 | 普通角钢(等肢) | 1000 | 热轧等边角钢(GB9787-88) |
6 | 普通角钢(不等肢) | 1001 | 热轧不等边角钢(GB9788-88) |
7 | 双拼普通槽钢 | 6000 | 热轧普通槽钢][组合(GB707-88) |
8 | 双拼轻型槽钢 | 6100 | 热轧轻型槽钢][组合(YB164-63) |
9 | 双拼普通角钢(等肢) | 5000 | 热轧等边角钢组合(GB9787-88) |
10 | 双拼普通角钢(长肢相连) | 5100 | 热轧不等边角钢长边组合(GB9788-88) |
11 | 双拼普通角钢(短肢相连) | 5101 | 热轧不等边角钢短边组合(GB9788-88) |
12 | Z型卷边型钢 | 1200 | 冷弯薄壁卷边 Z 型钢(GBJ18-87) |
13 | 冷弯卷边槽钢 | 1103 | 冷弯薄壁卷边槽钢(GBJ18-87) |
14 | 冷弯C型钢 | 1102 | 冷弯薄壁槽钢(GBJ18-87) |
15 | 方形空心型钢 | 1800 | 转用户 |
16 | 矩形空心型钢 | 1800 | 转用户 |
33 | 双拼普通槽钢(肢尖相连) | 6001 | 热轧普通槽钢[]组合(GB707-88) |
34 | 轧制H型钢 | 1400 | 热轧宽中窄翼缘 H 型钢(GB/T11263-1998) |
71 | 剖分T型钢 | 1500 | 剖分 T 型钢(GB/T11263-1998) |
72 | M型钢 | 1600 | 转用户 |
74 | 斜卷边Z形钢 | 1201 | 冷弯薄壁斜卷边 Z 型钢(GBJ18-87) |
② 3D3S材料基本截面转Paco用户截面的对应关系见下表
类型 | 3D3S截面类型名称 | 类型 | Paco截面类型名称 |
17 | 焊接H型钢 | 1200 | 工字形截面 |
18 | 工字形楔形截面 | 1200 | 工字形截面-变截面 |
19 | 焊接工字形截面 | 1200 | 工字形截面 |
20 | 焊接箱形截面 | 1800 | 箱形截面-近似 |
21 | 矩形管截面 | 1800 | 箱形截面 |
22 | 热轧无缝钢管与电焊钢管 | 1900 | 圆管 |
24 | 圆钢及索 | 1100 | 圆形截面 |
28 | T型截面 | 1300 | T 形截面 |
29 | 矩形截面 | 1000 | 矩形截面 |
69 | 焊接槽钢 | 1500 | 槽形截面 |
75 | 正多变形 | 1100 | 圆形截面-近似 |
76 | 十字型 | 1700 | 十字形截面 |
77 | 双工字型 | 1000 | 矩形截面-不能转 |
78 | 梯形 | 1000 | 矩形截面-不能转 |
③ 3D3S材料组合截面转Paco组合截面的对应关系见下表
类型 | 3D3S截面类型名称 | 类型 | Paco截面类型名称 |
23 | 钢管混凝土 | 1100 | 钢管砼 |
30 | 矩形混凝土包工字钢 | 1600 | 矩形砼-H |
31 | 矩形混凝土包十字钢 | 1800 | 矩形砼-交叉 |
32 | 方钢包混凝土 | 1000 | 钢箱砼 |
79 | 圆形混凝土包工字钢 | 1700 | 圆形砼-H |
80 | 圆形混凝土包十字钢 | 1900 | 圆形砼-交叉 |
81 | 矩形混凝土包矩形管 | 1201 | 矩形砼-钢箱-实心 |
82 | 矩形混凝土包圆管 | 1301 | 矩形砼-钢管-实心 |
83 | 圆形混凝土包圆管 | 1501 | 圆形砼-钢管-实心 |
3D3S的墙/板截面均可以转到Paco的厚度定义中。
![](http://www.biad-paco.com/uploadfile/2016/0309/20160309045547121.png)
![](http://www.biad-paco.com/uploadfile/2016/0309/20160309045554592.png)

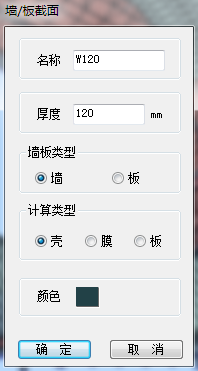

图2.3 3D3S与Paco的厚度定义
2.5 材料3D3S有五种材料:钢、砼、钢砼组合、不锈钢、铝合金,混凝土材质包括混凝土结构设计规范(GB50010)中的各种标号混凝土(C15~C80);钢材质包括钢结构设计规范(GB50017)中的Q235,Q345, Q390, Q420;分别转为Paco的钢材、混凝土和用户三种,如下表所示:
3D3S材料类型 | 钢 | 砼 | 钢砼组合 | 不锈钢 | 铝合金 |
Paco材料类型 | 钢材 | 混凝土 | 按钢砼拆分 | 用户 | 用户 |

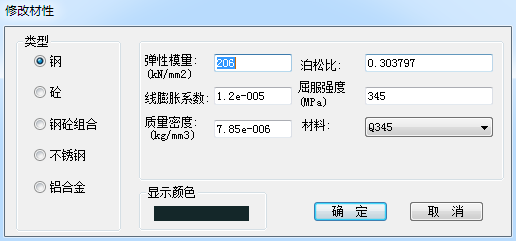

![](http://www.biad-paco.com/uploadfile/2016/0309/20160309045602831.png)
图2.4 3D3S的材料定义

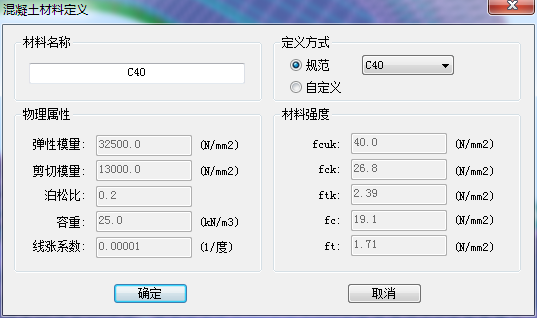

![](http://www.biad-paco.com/uploadfile/2016/0309/20160309045611457.png)
图2.5 Paco的材料定义
2.6 杆件3D3S中有两种杆件转Paco杆件时,按起始节点自动生成Paco的网格线;
杆件的截面为钢砼组合材料时,因Paco中无组合材料,因此在Paco中对杆件引用的组合截面设置钢砼材料属性;
3D3S中的杆件类型有框架(对应Paco中的支撑、梁、柱),单拉或单压杆、桁架,转换为Paco杆件的原则:竖向杆件转为Paco的柱,水平杆件转为Paco的梁,斜杆件为支撑,桁架胡单拉单压杆生成单拉单压参数。
由于3D3S中的截面定义的局部坐标系与Paco不同,杆件的的局部坐标系定义也不同,为了保证模型的准确性,需要重新定义杆件的转角,转角根据3D3S杆件的定位方向、杆件转角和截面类型确定。

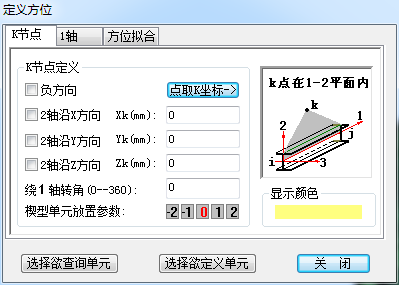

![](http://www.biad-paco.com/uploadfile/2016/0309/20160309045629749.png)
图2.6 3D3S的杆件定位方向
2.7 墙板3D3S的墙板分别转为Paco的剪力墙和弹性壳。
2.8 洞口和布置
3D3S的洞口有矩形和圆形两种,分辨转为Paco的矩形和圆形洞口。

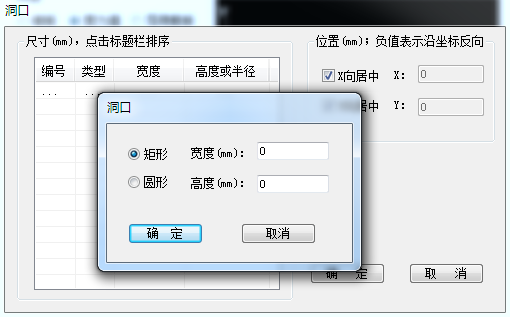

![](http://www.biad-paco.com/uploadfile/2016/0309/20160309045637479.png)
图2.7 3D3S的洞口定义
2.9 边界条件节点弹簧、节点约束,弹性连接、杆件偏心、杆件释放、杆件拉压参数等边界条件均可以直接转为Paco模型,并自动考虑杆件局部坐标系的不同。
2.10 工况
3D3S荷载工况中的恒载、活载和风工况转为Paco中的恒、活、风工况。
2.11 节点荷载
直接转为Paco的节点荷载,考虑局部坐标系的不同。
2.12 杆件荷载
3D3S有7中杆件荷载,可转为Paco的均布荷载、左均布荷载、右均布荷载、集中荷载、梯形荷载、三角形荷载、线性荷载、温差荷载。
![](http://www.biad-paco.com/uploadfile/2016/0309/20160309045647495.png)

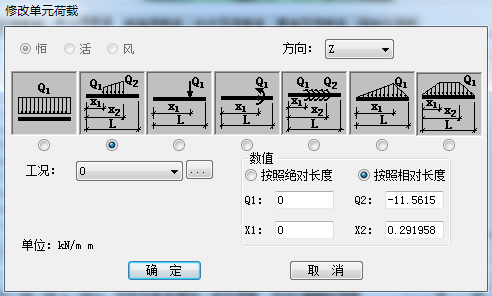

图2.8 3D3S的杆件荷载类型
2.13 板荷载直接转为Paco的墙板荷载。
3. 工程案例
![](http://www.biad-paco.com/uploadfile/2016/0309/20160309045656176.png)

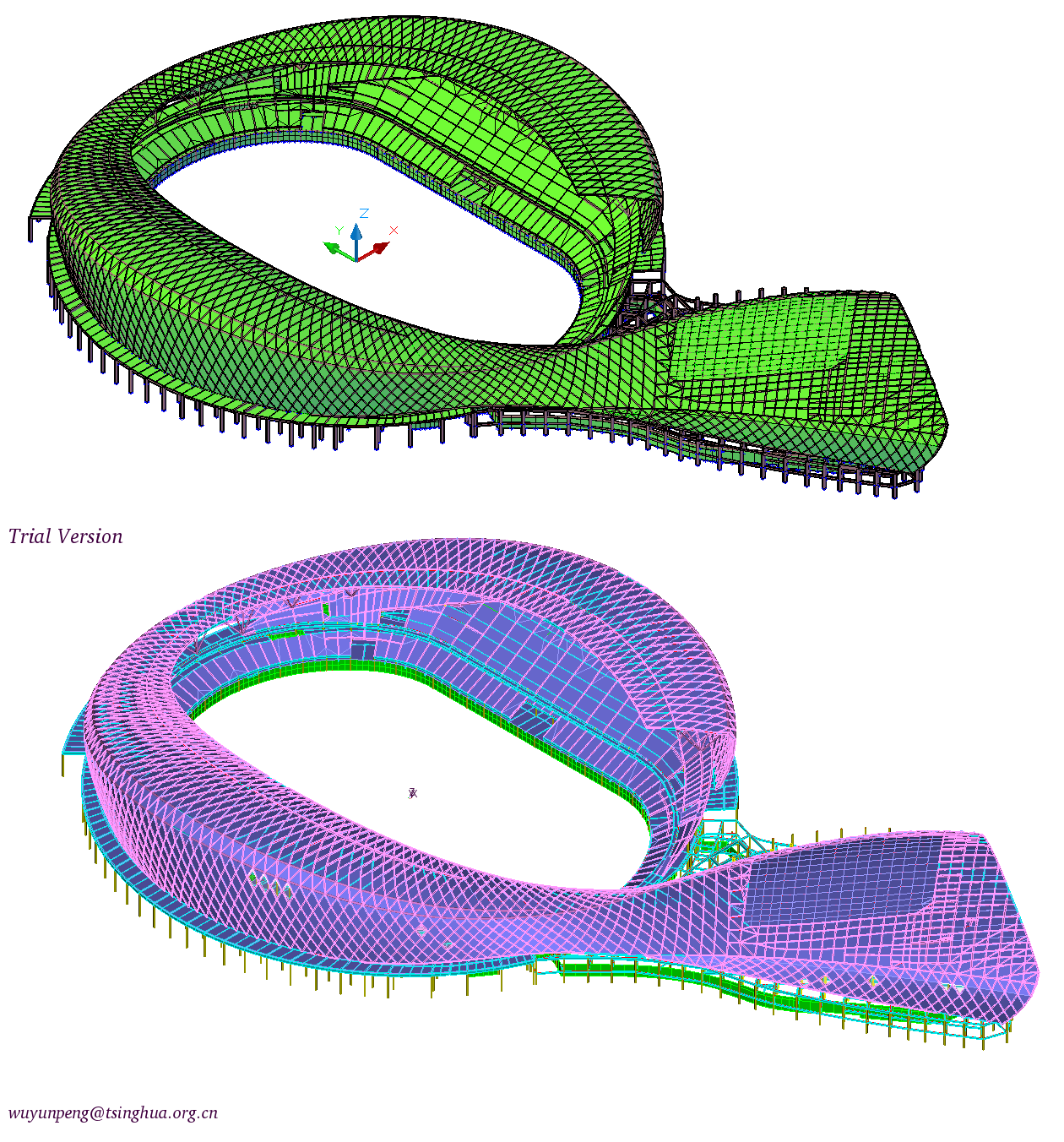

图3.1 某体育馆

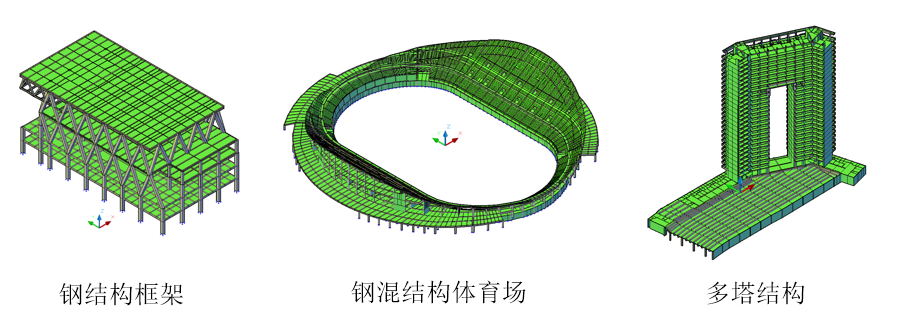

![](http://www.biad-paco.com/uploadfile/2016/0309/20160309045712242.png)
![](http://www.biad-paco.com/uploadfile/2016/0309/20160309045712242.png)
图3.2 多种类型建筑物的3D3S模型
Paco转3D3S接口
1. 使用步骤
通过Paco直接生成3D3S所与需要的.3D3S文件,用3D3S打开该模型文件。2. 数据处理
2.1 单位默认N, mm
2.2 材料
钢、混凝土、自定义材料直接转,对于组合截面杆件自动合成钢砼组合材料。
2.3 截面
Paco中的用户截面, 不能转的默认为圆钢,并在截面名称中标出。
Paco截面类型 | 3D3S截面类型 |
1000 矩形截面 | 29 矩形截面 |
1100 圆形截面 | 24 圆钢及索 |
1200 工字形截面 | 19 焊接不对称工字型截面 |
1300 T形截面 | 28 T型截面 |
1400 L形截面 | 24 圆钢及索//--不能转--// |
1500 槽形截面 | 69 焊接槽钢 |
1600 Z形截面 | 24 圆钢及索//--不能转--// |
1700 十字形截面 | 76 十字形 |
1800 箱形截面 | 20 焊接箱型截面 |
1900 圆管 | 22 热轧无缝钢管和电焊钢管 |
5000 双L形截面 | 24 圆钢及索//--不能转--// |
5100 双槽形][ | 24 圆钢及索//--不能转--// |
5101 双槽形[] | 24 圆钢及索//--不能转--// |
Paco中的组合截面,空心转实心,圆形砼-钢箱转为圆形砼钢管。
Paco截面类型 | 3D3S截面类型 |
1000 钢箱砼 | 32 方钢包混凝土 |
1100 钢管砼 | 23 钢管混凝土 |
1200 矩形砼-钢箱-空心 | 81 矩形混凝土包矩形管 |
1201 矩形砼-钢箱-实心 | 81 矩形混凝土包矩形管 |
1300 矩形砼-钢管-空心 | 82 矩形混凝土包圆管 |
1301 矩形砼-钢管-实心 | 82 矩形混凝土包圆管 |
1400 圆形砼-钢箱-空心 | 83 圆形混凝土包圆管//--不能转--// |
1401 圆形砼-钢箱-实心 | 83 圆形混凝土包圆管//--不能转--// |
1500 圆形砼-钢管-空心 | 83 圆形混凝土包圆管 |
1501 圆形砼-钢管-实心 | 83 圆形混凝土包圆管 |
1600 矩形砼-H 型钢 | 30 矩形混凝土包工字钢 |
1700 圆形砼-H 型钢 | 79 圆形混凝土包工字钢 |
1800 矩形砼-交叉 H 型钢 | 31 矩形混凝土包十字钢 |
1900 圆形砼-交叉 H 型钢 | 80 圆形混凝土包十字钢 |
Paco截面类型 | 3D3S截面类型 |
1000 热轧等边角钢(GB9787-88) | 5 普通角钢(等肢) |
1001 热轧不等边角钢(GB9788-88) | 6 普通角钢(不等肢) |
1002 冷弯薄壁等边角钢(GBJ18-87) | 24 圆钢及索//--不能直接转--// |
1003 冷弯薄壁卷边等边角钢(GBJ18-87) | 24 圆钢及索//--不能直接转--// |
1100 热轧普通槽钢(GB707-88) | 3 普通槽钢 |
1101 热轧轻型槽钢(YB164-63) | 4 轻型槽钢 |
1102 冷弯薄壁槽钢(GBJ18-87) | 14 冷弯C型钢 |
1103 冷弯薄壁卷边槽钢(GBJ18-87) | 13 冷弯卷边槽钢 |
1200 冷弯薄壁卷边 Z 型钢(GBJ18-87) | 12 Z型卷边型钢 |
1201 冷弯薄壁斜卷边 Z 型钢(GBJ18-87) | 74 斜卷边Z形钢 |
1300 热轧普通工字钢(GB706-88) | 1 普通工字钢 |
1301 热轧轻型工字钢(YB163-63) | 2 轻型工字钢 |
1400 热轧宽中窄翼缘 H 型钢(GB/T11263-1998) | 34 轧制H型钢 |
1401 普通焊接 H 型钢(YB3301-92) | 17 焊接H型钢//--转基本截面--// |
1402 轻型焊接 H 型钢(YB3302-92) | 17 焊接H型钢//--转基本截面--// |
1403 高频焊接轻型 H 型钢(JG/T137-2001) | 17 焊接H型钢//--转基本截面--// |
1500 剖分 T 型钢(GB/T11263-1998) | 71 剖分T型钢 |
1600 热轧圆钢(GB702-86) | 24 圆钢及索//--转基本截面--// |
1601 热轧无缝钢管(YB231-70) | 22 热轧无缝钢管和电焊钢管 |
1602 焊接圆钢管(YB242-63) | 22 热轧无缝钢管和电焊钢管//--转基本截面--// |
1603 焊接薄壁圆钢管(GBJ18-87) | 22 热轧无缝钢管和电焊钢管//--转基本截面--// |
1700 热轧方钢(GB702-86) | 29 矩形截面//--转基本截面--// |
1701 薄壁方钢管(GBJ18-87) | 21 矩形管截面//--转基本截面--// |
1702 薄壁矩形钢管(计算手册) | 21 矩形管截面//--转基本截面--// |
5000 热轧等边角钢组合(GB9787-88) | 9 双拼普通角钢(等肢) |
5001 热轧等边角钢十字组合(GB9787-88) | 76 十字形//--转基本截面--// |
5100 热轧不等边角钢长边组合(GB9788-88) | 10 双拼普通角钢(长肢相连) |
5101 热轧不等边角钢短边组合(GB9788-88) | 11 双拼普通角钢(短肢相连) |
5200 冷弯薄壁等边角钢组合(GBJ18-87) | 28 T型截面//--转基本截面--// |
5300 冷弯薄壁卷边等边角钢组合(GBJ18-87) | 28 T型截面//--转基本截面--// |
6000 热轧普通槽钢][组合(GB707-88) | 7 双拼普通槽钢 |
6001 热轧普通槽钢[]组合(GB707-88) | 33 双拼普通槽钢(肢尖相连) |
6100 热轧轻型槽钢][组合(YB164-63) | 8 双拼轻型槽钢 |
6101 热轧轻型槽钢[]组合(YB164-63) | 20 焊接箱型截面//--转基本截面--// |
6200 冷弯薄壁槽钢][组合(GBJ18-87) | 19 焊接不对称工字型截面//--转基本截面--// |
6201 冷弯薄壁槽钢[]组合(GBJ18-87) | 20 焊接箱型截面//--转基本截面--// |
6300 冷弯薄壁卷边槽钢][组合(GBJ18-87) | 19 焊接不对称工字型截面//--转基本截面--// |
6301 冷弯薄壁卷边槽钢[]组合(GBJ18-87 | 20 焊接箱型截面//--转基本截面--// |
![](http://www.biad-paco.com/uploadfile/2016/0309/20160309045726594.png)

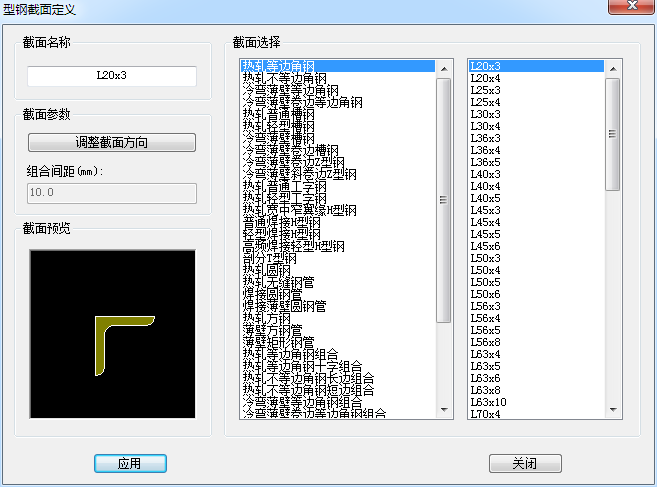

图2.1 Paco的型钢库截面
2.4 厚度转为3D3S的膜厚度。
2.5 偏心
3D3S只有E2,E3两个方向的偏心, 转为局部坐标方向。
2.6 节点坐标
三维坐标,直接转。
2.7 杆件
拉压杆件转为3D3S“拉压限定单元” ,其它杆件转为3D3S“线单元”。
![](http://www.biad-paco.com/uploadfile/2016/0309/20160309045734612.png)

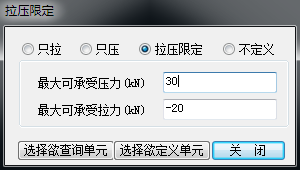

图2.2 3D3S的拉压限定单元
定义方位和转角:① 3D3S中的截面定义上为2,右为3,1朝向屏幕内;而Paco 中的截面定义上为z,右为y,x朝向屏幕外。同时,Paco有截面方向参数。
② 3D3S杆件可以设置定位方向,即设置局部2轴方位。默认杆件局部坐标轴:一般,方位轴2 ->+Z, 1×Z=3,3×1=2 ;杆件为柱柱(Z//1时),方位轴2->+X,1×2=3;
由于上述两点不同,Paco的杆件转3D3S时,先要指定2轴方位,然后根据截面设置杆件转角和1轴方向。
L形 | 槽形 | Z形 | T形 | 双L形 | 等边角钢 | 不等边角钢 | 槽钢 | Z形钢 | T形钢 | 双L形钢 |
转圆管 | 0:+90 1:-90 |
转圆管 | 1:+180 | 转圆管 | 0,-90,180,90 | 0,-90,180,90 [1/2/5/6]反转1轴 |
0:+90 1:-90 |
0:0 1:180 |
1:+180 | 1:+180 |
墙和楼板直接转。
2.9 洞口
仅转Paco中的矩形、圆形洞口
2.10 结构组
仅转Paco结构组,包括节点、杆件和面单元。
2.11 边界条件
刚性支座、弹性支座、刚接、铰接、弹性连接,连接考虑局部坐标系的变化。
2.12 工况
3D3S只有恒载、活载、风工况,只转Paco系统工况中的恒载、活载、 X向风、Y向风,其余工况不转。
2.12 节点荷载
节点力直接转为3D3S的节点荷载。
2.13 杆件荷载
7种单元荷载,考虑局部坐标系的变化。
2.14 面荷载
转为3D3S的面均布荷载。
3. 工程案例

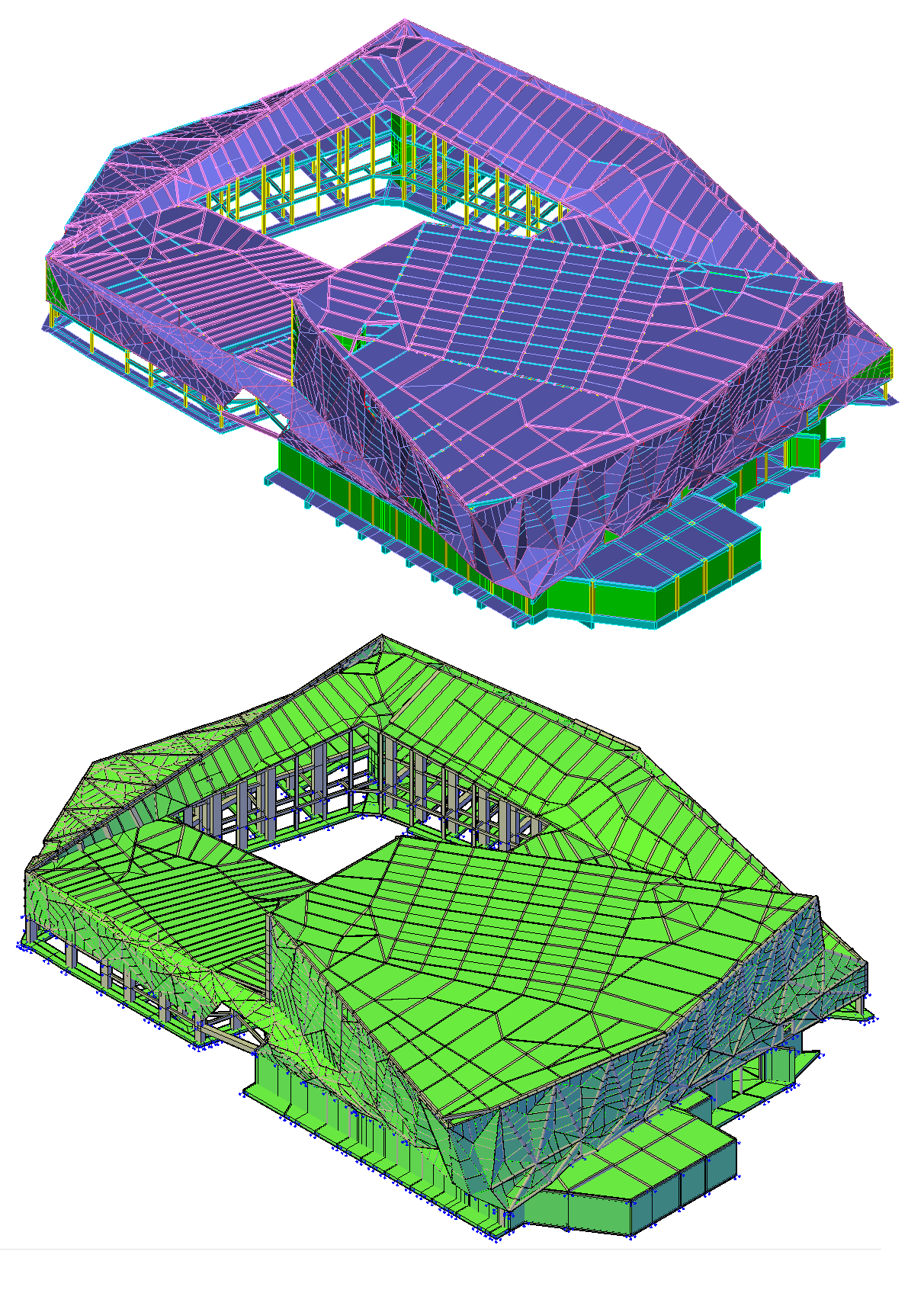

![](http://www.biad-paco.com/uploadfile/2016/0309/20160309045742542.png)
图3.1 某图书馆
